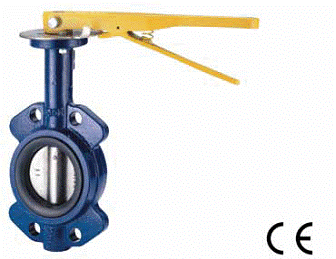

Задвижки Баттерфляй

Задвижки Баттерфляй Предназначены для перекрытия или дросселирования потока перемещаемой по трубопроводам среды - воды, газообразных сред, пара и пр.

Задвижка может быть установлена на трубопроводе между стандартными ответными фланцами без применения дополнительных уплотнений (футеровка корпуса одновременно выполняет роль уплотнений).

Для центровки заслонки «Баттерфляй» между фланцами на ее корпусе выполнены приливы с отверстиями, через которые пропускаются стяжные болты или шпильки.

Технические характеристики

Присоединение	Межфланцевое
Диаметр DN	25-600 мм
Рмах	16 бар
Температура	- 30°С … + 130°С
Материал	KV7: корпус – чугун GG 25, диск – никелированная кованная сталь, прокладка – EPDM KV9: корпус – чугун GGG 40.3, диск – нержавеющая сталь AISI 316, прокладка - NBR
Рабочая среда	KV9: природный газ KV7: вода, морская вода, открытый воздух, а также жидкости слабой кислотности.

Особенности: задвижки диаметром
DN 125, DN 150, DN 200 рекомендуется использовать с передаточным механизмом (редукторный тип). «Баттерфляй» диаметром более DN 300 производится только с редуктором.

Габаритные размеры, мм

Габаритные размеры

DN	A	B	ØC	D	E
25	121	53	66	33	32
32	121	57	73	33	32
40	130	61	82	33	32
50	136.5	77	95	43	32
65	142	87.5	100	46	32
80	158	95	127	46	32
100	180	107	152	52	32
125	192	121.5	180	56	42
150	215	144	207	56	42
200	241.5	171	260	60	50
250	280	205	315	62	32
300	310	235	370	78	32
350	337	256.6	418	78	45
400	357.3	303.3	470	102	60
450	380	385	525	114	60
500	426.3	392	575	127	65
600	616.5	513.5	693	154	70
