Коммунальные диафрагменные счетчики газа ELSTER (Германия)
BK-G6, BK-G10, BK-G16, BK-G25

Область применения:
Назначение: счётчики предназначены для коммерческого учёта количества потребляемого газа.
Измеряемая среда: природный газ, пропан, бутан, инертные газы и другие неагрессивные, неоднородные по химическому составу газы.
Область применения: в коммунальном, бытовом хозяйстве и на предприятиях различных отраслей промышленности и в других сферах деятельности человека, требующих учёта потребляемого газа.
Принцип работы:
Счётчик состоит из измерительного механизма, корпуса и отсчётного устройства.
Измерительный механизм состоит из набора камер со встроенными мембранами.
Кривошипно-шатунный механизм преобразует поступательное движение мембран во вращательное, которое через муфту предаётся отсчётному устройству.
Отличительные особенности:
Счётчик построен по классической, хорошо зарекомендовавшей себя, надёжной схеме. Отличительной особенностью счётчика является наличие в конструкции специального золотникового распределителя шиберного типа. Небольшие по размерам золотники, тонкие перегородки распределителя газа позволяют получить высокую точность измерения и обеспечивают низкую чувствительность счётчика к загрязнениям измеряемой среды. В счётчике установлены подвижные диафрагмы, изготовленные из высококачественного синтетического материала, позволяющего сохранять диафрагмам форму и целостность. Счётчик оснащён устройством, препятствующем обратному ходу счётного механизма.
В конструкции счётчика применены самые современные и высококачественные материалы и покрытия, позволяющие обеспечить весьма малую потерю давления, низкий уровень шума при работе, минимальный износ подвижных деталей, высокую коррозионную стойкость металлических деталей.
Именно наличие оригинальной конструкции золотников и распределителя шиберного типа, высококачественные диафрагмы, сохраняющие свою форму в течение всего периода эксплуатации, детали и узлы счетчика, изготовленные с высокой степенью точности, позволяют обеспечить стабильную работу самого прибора, низкую потерю давления и его высокую чувствительность.
Счётчик не требует технического обслуживания, надёжен и предназначен для длительного срока эксплуатации.
Для дистанционной передачи информации к счётчику может быть присоединён низкочастотный датчик импульсов (геркон) типа IN-Z61, срабатывающий от магнитной вставки, встроенной в младший разряд счётного механизма.
Основные технические характеристики счетчиков газа BK-G6, BK-G10, BK-G16, BK-G25:
Диапазон рабочих расходов:
ВК-G6 - 0,06 – 10 м3/ч;
ВК-G10 - 0,10 – 16 м3/ч;
ВК-G16 - 0,16 – 25 м3/ч;
ВК-G25 - 0,25 – 40 м3/ч
Погрешность измерения:
в диапазоне от Q мин. до 0,1 Q ном. ± 3 %;
в диапазоне от 0,1 Q ном. до Q макс. ± 1,5 %
Порог чувствительности: 0,008 м3/ч для ВК-G6 с циклическим объёмом 2 л и 0,01 м3/ч для G10 с циклическим объёмом 6 л, G16 с циклическим объёмом 6 л, G25 с циклическим объёмом 12 л
Рабочее давление: 50 кПа
Максимально допустимое давление внутри корпуса: 50 кПа
Потеря давления: менее 200 Па
Диапазон температуры рабочей среды: от минус 25 °С до плюс 40 °С
Диапазон температуры окружающей среды: от минус 40 °С до плюс 55 °С
Возможность использования дистанционного датчика импульсов IN-Z61.

Счетчик газа диафрагменный METRIX G10, G16 (Польша)

Назначение

Счетчик газа объемный диафрагменный типа G10, G16 предназначен для измерения потребления газа, прошедшего через счетчик - природного, сжиженного, нефтяного и других неагрессивных газов. Область применения счетчика — жилищно-коммунальное хозяйство, а также другие сферы деятельности, требующие учета потребления газа.
Принцип работы счетчиков основан на поочередном вытеснении газа из рабочих камер за счет попеременного перемещения диафрагм входным давлением газа.
Газовый счетчик может быть оборудован датчиком импульсов.

Метрологические характеристики

Давление газа рабочее, кПа, не более: 10
Максимальный расход, м3/ч: 16,0; 25,0
Номинальный расход, м3/ч: 10,0; 16,0
Минимальный расход, м3/ч: 0,10; 0,16
Измерительный диапазон счетного механизма, м3: 99 999,999
Температура рабочей среды и окружающего воздуха, °С: -25…+55
Погрешность измерений, %:
Qmin <= Q < 0,1Qmax: ±3
0,1Qmax <= Q < Qmax: ±2
Средний срок службы, лет: 25
Межповерочный интервал, лет: 8

Счетчики газа Промышленные GMS

Счетчики газа роторные GMS (производитель - завод «Арсенал», г. Киев) предназначены для измерения объема природного газа и других неагрессивных газов плотностью не менее 0,67 кг/м3. Счетчики GMS используют в газовой, газоперерабатывающей и других сферах промышленности и коммунального хозяйства для коммерческого и технологического учета газа.
Принцип действия счетчика основан на вращении двух восьмеркообразных роторов под действием разницы давления на входной и выходной частях измерительной камеры. При постоянном потоке газа роторы вращаются с постоянной круговой скоростью, используя за каждый оборот, измеренный объем, ограниченный стенками камеры и роторами.
Технические характеристики

Габаритные и присоединительные размеры

Используемые материалы: алюминиевый сплав 6060 DIN1725.
Покрытие: твердое анодирование – АН.Окс. Тв20.
Тип уплотнения: FVMQ/NBR DIN 1629 (1987).
Тип присоединения: Фланцевое соединение DIN 2633 ND 16.
Диаметры: 32 мм (1 1/4"), 40 мм (1 1/2"),50 мм (2"), 80 мм (3"), 100 мм (4").
Температурный диапазон: -20°С...+50°С, -40°С...+50°С (по заказу).
Направление потока: слева направо, сверху вниз (стандартно); снизу вверх, справа налево (по заказу).
Степень защиты – IP 67.
Класс взрывозащиты – 1Ex ib IIA T4X.

ЛIЧИЛЬНИКИ ГАЗУ РОТОРHI "ТЕМП"

Лічильник можна установлювати як на горизонтальному, так і на вертикаль­ному газопроводі. При цьому відліковий пристрій лічильного механізму повинен бути виставлений таким чином, щоб візуальне зчитування показів було зручним. Для цього, в разі необхідності, через отвір кришки лічильного механізму потрібно відкрутити на півоберту гвинт, повернути кришку разом з головкою лічильного механізму у потрібне положення та закрутити гвинт.

Ротационные счетчики газа DELTA

Счетчики газа DELTA - это счетчики объемного типа. Поток газа вызывает вращение роторов счетчика. Каждый оборот роторов перемещает через счетчик строго определенный объем газа. Вращение роторов передается на счетный механизм счетчика посредством магнитной передачи.

Описание

Счетчик DELTA состоит из пяти основных частей:
•    Измерительная камера, ограниченная корпусом и двумя боковыми крышками;
•    Два ротора, вращающиеся в разные стороны и вращение которых строго синхронизировано;
•    Два канала ля смазки;
•    Магнитная муфта для передачи вращения роторов на счетный механизм счетчика;
•    Счетный механизм для регистрации объема газа.

Преимущества

•    Прекрасная метрологичекая стабильность, доказанная многолетним опытом использования во всем мире и Украине
•    Счетчики DELTA S3F используются официальным метрологическим органом Германии (PTB) в качестве эталонных счетчиков
•    Сертифицирован в соответствии с ДСТУ:ЕШ2480 и MID
•    Отсутствие влияние монтажа и характеристик потока газа на метрологические характеристики
•    Самый широкий динамический диапазон среди всех роторных счетчиков, представленных в Украине
•    Минимальные потери давления, позволяющие применять счетчик в сетях низкого давления
•    Максимальное давление газа до 101,2 бар (S1-Flow)
•    Все счетчики оснащены метками для установки датчиков Cyble

Применение

•    Счетчики DELTA применяются для коммерческого учета природного и других неагрессивных газов.
•    Данные счетчики незаменимы при широких диапазонах расходов.
•    Применяя счетчик DELTA, можно избежать необходимости проектирования двух веток учета для зимнего (большие расходы) и летнего (малые расходы) сезона.
•    Отсутствие эффекта инерционности присущей турбинным счетчикам предполагает использование счетчиков DELTA при учете нестабильных расходов.
•    Являясь счетчиком объемного типа DELTA абсолютно нечувствителен к характеристикам потока газа, следовательно отсутствуют требования к прямым участкам до и после счетчика.
•    Минимальный уровень фильтрации газа перед счетчиком составляет 100 мкм (0,1 мм).

Основные характеристики

 Счетный механизм
9 разрядов обеспечивают большой запас по регистрации объема
индекс расположен под углом 45° для удобства считывания
защищенность в соответствии с 1Р67
Вращение на 350° без необходимости замены пломб
(кроме серии 2040)
Оснащен меткой для возможности считывания информации о расходе с помощью внешнего импульсного датчика CYBLE Оснащен отражающей меткой на на первом колесе Оснащен оптическим диском для упрощения поверки Устойчив к воздействию ультрафиолета
Оснащен именной табличкой с указанием основных характеристик Стандартно устанавливаются два низкочастотных импульсных датчика и датчик несанкционированного доступа (кроме 2040)

Серия DELTA 2040

Основные характеристики
Объемные расходы                                 от 0,4 м3/ч до 65 м3/ч
Типоразмеры                                         G10, G16, G25 и G40
Номинальный диаметр                             40 мм (1 1/2")
Максимальное давление                         до 16 бар
Динамический диапазон                         до 1:100
Материал корпуса                                 алюминий
Соединение                                          резьбовое

Характеристики
•   очень компактные счетчики идеально подходят для установки в малогабаритных шкафах
•   защищенность в соответствии с ІР67
•   заливать масло необходимо только в один передний картер
•   газ в счетном механизме, механическая передача
•   мультипозиционная установка указывать при заказе два низкочастотных датчика, нет датчика
•   несанкционированного доступа
•   устойчив к воздействию ультрафиолета
•   по спецзаказу вместо низкочастотного может быть установлен высокочастотный импульсный датчик
•   в исполнении для учета водорода низкочастотный датчик отсутствует
•   Соединение - резьбовое, резьба внутренняя коническая 1 1/2"

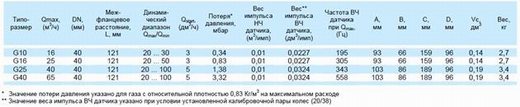

Характеристики счетчиков роторного типа DELTA серии 2040

Серии DELTA 2050, 2080 и 2100

Основные характеристики
Объемные расходы                              от 0,4 м3/ч до 400 м3/ч
Типоразмеры                                      G16, G25, G40, G65, G100, G160, G250
Номинальный диаметр                          50, 80 и 100 мм (2", 3" и 4")
Максимальное давление                      16 бар
Динамический диапазон                      до 1:200
Материал корпуса                              алюминий
Соединение                                       фланцевое

Характеристики
- индекс расположен под углом 45° для удобства считывания
- защищенность в соответствии с ІР67
- сумматор вращается на 360° без необходимости замены пломб
- оснащен меткой для возможности считывания информации о расходе с помощью внешнего импульсного датчика CYBLE
- оснащен отражающей меткой на на первом колесе
- оснащен оптическим диском для упрощения поверки
- устойчив к воздействию ультрафиолета
- заливать масло необходимо и в передний и в задний картер
- магнитная передача
- мультипозиционная установка не надо указывать при заказе
- два низкочастотных импульсных датчика и датчик несанкционированного доступа
- по спецзаказу дополнительно может быть установлен высокочастотный импульсный датчик и среднечастотный при - увеличении проектных расходов можно заменить счетчик G65 на G100 без изменения Ду и межфланцевого расстояния
- В стандартной комплектации оснащается встроенной гильзой для датчика температуры корректора объема газа SEVC-D (Corus)

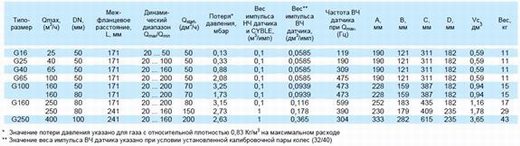

Характеристики счетчиков роторного типа DELTA серий 2050, 2080, 2100

Серия DELTA S1-Flow (S1F)

Основные характеристики
Объемные расходы                          от 0,4 м3/ч до 160 м3/ч
Типоразмеры                                  G16, G25, G40, G65, G100
Номинальный диаметр                     50 и 80 мм (2" и 3")
Максимальное давление                  101,2 бар
Динамический диапазон                  до 1:200
Материал корпуса                          сталь
Соединение                                   фланцевое

Характеристики
- Изготовлен по технологии S-Flow
- Счетчик может быть оснащен системой с байпасом для беспрерывного газоснабжения при заблокированных роторах
- индекс расположен под углом 45° для удобства считывания
- защищенность в соответствии с ІР67
- сумматор вращается на 360° без необходимости замены пломб
- оснащен меткой для возможности считывания информации о расходе с помощью внешнего импульсного датчика CYBLE
- оснащен отражающей меткой на на первом колесе
- оснащен оптическим диском для упрощения поверки
- устойчив к воздействию ультрафиолета
- заливать масло необходимо только в передний картер
- магнитная передача
- мультипозиционная установка не надо указывать при заказе
- два низкочастотных импульсных датчика и датчик несанкционированного доступа
- по спецзаказу дополнительно может быть установлен высокочастотный импульсный датчик и среднечастотный
- при увеличении проектных расходов можно заменить счетчик G65 на G100 без изменения Ду и межфланцевого расстояния
- В стандартной комплектации оснащается встроенной гильзой для датчика температуры корректора газа SEVC-D (Corus)

Характеристики счетчиков роторного типа DELTA серии S1-Flow (S1F)

Серия DELTA S3-Flow (S3F)

Основные характеристики
Объемные расходы                          от 5 м3/ч до 1000 м3/ч
Типоразмеры                                 G400 и G650
Номинальный диаметр                     150 мм (6")
Максимальное давление                  16 бар
Динамический диапазон                  до 1:200
Материал корпуса                          чугун (GGG40.3)
Соединение                                   фланцевое

Характеристики
- Изготовлен по технологии S-Flow
- индекс расположен под углом 45° для удобства считывания
- защищенность в соответствии с ІР67
- сумматор вращается на 360° без необходимости замены пломб
- оснащен металлическим сектором для возможности считывания информации о расходе с помощью внешнего импульсного датчика CYBLE
- оснащен отражающей меткой на на первом колесе
- оснащен оптическим диском для упрощения поверки
- устойчив к воздействию ультрафиолета
- заливать масло необходимо и в передний и в задний картер
- магнитная передача
- мультипозиционная установка не надо указывать при заказе
- два низкочастотных импульсных датчика и датчик несанкционированного доступа
- по спецзаказу дополнительно может быть установлен высокочастотный импульсный датчик и среднечастотный
- В стандартной комплектации оснащается встроенной гильзой для датчика температуры корректора объема газа SEVC-D (Corus)

Характеристики счетчиков роторного типа DELTA серии S3-Flow (S3F)


Рекомендации по монтажу счетчиков DELTA
Благодаря используемому в счетчиках DELTA объемному способу учета расхода газа, метрологические характеристики счетчиков не зависят от таких параметров потока газа как скорость, ламинарность и т.д.
Однако мы всё же рекомендуем соблюдать следующие правила при монтаже счетчиков:
1. До начала монтажных работ счетчики следует хранить в сухом отапливаемом помещении с закрытыми заглушками присоединительными отверстиями;
2. Заглушки необходимо снимать только перед установкой счетчика на трубопровод;
3. Перед началом работ по монтажу счетчика необходимо проверить наличие заводских пломб и клейма официального метрологического органа. При отсутствии пломб и клейма счетчик к эксплуатации не допускается;
4. Перед установкой проведите визуальный осмотр счетчика на наличие повреждений после транспортировки;
5. Перед установкой счетчика убедитесь, что его роторы свободно вращаются;
6. Перед установкой счетчика внутренняя поверхность трубопровода должна быть очищена от мусора и окалины;
7. После установки счетчика запрещено проводить какие-либо сварочные работы на трубопроводе;
8. После установки роторы счетчика должны быть горизонтально по отношению к земле.
Допустимое отклонение ± 0,5° для серии 2040 и ± 5° для остальных серий;
9. Счетчики не рекомендуется устанавливать в нижней части трубопровода в месте скопления конденсата и твердых частиц;
10. Целесообразно осуществить фильтрацию газа непосредственно перед счетчиком путем установки фильтра. Рекомендуемая степень фильтрации - не хуже 0,1 мм.
11. После установки счетчика следует проконтролировать, чтобы направление потока газа в трубопроводе совпадало с направлением стрелки на корпусе счетчика;
12. Счетчики могут устанавливаться на горизонтальном или вертикальном участке трубопровода;
13. При вертикальной установке счетчик рекомендуется устанавливать при направлении потока газа сверху вниз;
14. Установка счетчика на трубопровод должна проводиться без деформирования счетчика или его фланцев;
15. Усилие затягивания болтов не должно превышать следующие значения:
Болт                 M16           M20         M24
Усилие            100 Нм       150 Нм    200 Нм

Характеристики датчиков импульсов счетчиков DELTA

Низкочастотный импульсный датчик (НЧ) (CENELEC: EN50014 и EN50020)
Счетчики стандартного исполнения комплектуются низкочастотным импульсным датчиком, состоящим из двух нормально разомкнутых герконов (LF1, LF2), которые управляются магнитом на первом измерительном колесе сумматора счетчика. Герконы установлены параллельно и характеристики импульсов обоих датчиков идентичны. Если корректор объема газа имеет функцию контроля дребезга контакта их можно использовать вместе, если корректор такой функции не имеет используется один из датчиков, а второй является запасным.
Датчик несанкционированного доступа (НД) (CENELEC: EN50014 и EN50020)
К счетчику подключен также датчик несанкционированного доступа (НД). Он представляет собой нормально замкнутый геркон. Любая попытка воздействия на счетный механизм счетчика внешним магнитным полем разомкнет контакты геркона. Электрические параметры датчика идентичны НЧ датчику.
Для подключения низкочастотных датчиков импульсов и датчика несанкционированного доступа используется 6-ти штырьковый разъем.
Высокочастотный импульсный датчик (ВЧ) (CENELEC: EN50014 и EN50020, NAMUR, EN50227)
По требованию заказчика счетчики могут быть укомплектованы дополнительным высокочастотным импульсным датчиком (ВЧ). Для подключения высокочастотного датчика ВЧ используется 3-х штырьковый разъем или 6-ти штырьковый (Delta 2040).
Внешний импульсный датчик Cyble (CENELEC: EN50020)
Внешний электронный импульсный датчик (см. описание датчика Cyble)
Технические характеристики датчиков:
