Клапан с электроприводом трехходовой смешивающий (T-образный) FAST

Посмотреть цены ↓

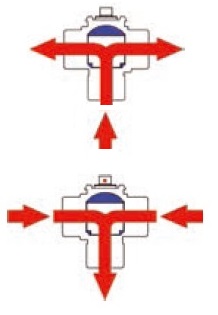

Трехходовой клапан с электроприводом смесительный (T-образный) FAST De Pala - предназначен для подачи по основному направлению потока, образующегося путем смешения жидкости со вспомогательных направлений.

Одновременно возможно использовать как перебрасывающий кран для  переключения потока с центрального направления на второстепенное, в этом случае можно подсчитать соотношение между двумя позициями. В случае двух входов и одного выхода кран оказывает заранее указанное смешивающее действие (управляется импульсной модуляционной системой с подающим филлером).

Смешивающий кран приводится в действие электроприводом (сервомотором) с байонетным сопряжением.  Сервомотор открывает и закрывает кран с поворотом 90° и управляется 3-хпроводным термостатом (общий – открытие – закрытие) или любым другим совместимым электрическим переключающим устройством. Открытые направления обозначены красными точками на управляющем стержне.



Клапан с электроприводом трехходовой смешивающий ( T-образный) FAST De Pala


Трехходовый кран, в зависимости от задач, может использовать два типа сервоприводов:
  • 3-х проводное управление (серия M);
  • 2-х проводное управление (серия R).
Электроприводы клапанов имеют рабочие напряжения 24В и 220В переменного тока.

Клапан может устанавливаться в любом положении, кроме электроприводом вниз. Перед установкой убедитесь в отсутствии в трубопроводе инородных частей, например, окалины после сварки или стружки от резьбы. Сервопривод и кран поставляются отдельно, таким образом соединить их можно после окончания строительных работ. При помощи байонетного сопряжения соединение происходит вручную простым нажатием.


Технические характеристики

Максимальный перепад давления 4 бар, рабочее давление - 10 бар. Кран может использоваться при температуре рабочей среды от 0 до +100 °С. Диапазон рабочих температур сервопривода – от 0 до +65°С.

Кран
Материал корпуса
Латунь CW617N (UNI 12165)
Материал шара
Латунь CW617N (хромоникелевое покрытие)
Материал штока
Штампованный CW614N
Уплотнение шара и штока
PTFE (TEFLON, Швейцария), кольца EPDM
Номинальное давление
10 бар
Максимальный перепад давления
4 бар
Рабочая среда
вода, вода с гликолем или другая жидкость совместимая с PTFE и EPDM
Температура рабочей среды
0 °C + 100 °C
Присоединение
Внутренняя трубная резьба и накидные гайки
Потеря давления
минимальная
Электропривод
Напряжение питания
24В и 220В переменный ток
Время открытия или закрытия
12 сек
Температура окружающей среды
0 ... 65°C
Крепление
Быстросъемный разъем
Класс электрозащиты
IP54
Минимальный ресурс изделия
>100000 цыклов откр/закр
Длина кабеля
1 метр





Цена на клапан 3-х ходовой смешивающий с электроприводом T-образный FAST

Напряжение
Ø
Ду,
мм
Модель
Цена,
грн

220 В
1/2"
15
M2B33FB
4081
3/4"
20
M2B03FB
4182
1"
25
M2B13FB
4621
24 В
1/2"
15
M2C33FB
4217
3/4"
20
M2C03FB
4318
1"
25
M2C13FB
4757

* 2-х проводное управление сервопривода (серия R) - по запросу







Возможна доставка трехходового клапана с электроприводом смесительного T-образного серии FAST по г.Киев, а также транспортными перевозчиками в любой регион Украины: Винница, Днепропетровск, Донецк, Житомир, Запорожье, Ивано-Франковск, Кировоград, Кривой Рог,  Кропивницкий, Луганск, Львов, Николаев, Одесса, Полтава, Ровно, Сумы, Тернополь, Черкассы, Чернигов, Черновцы, Харьков, Херсон, Хмельницкий и другие регионы.
