Регулятори надвисокого тиску з пілотним керуванням REFLUX

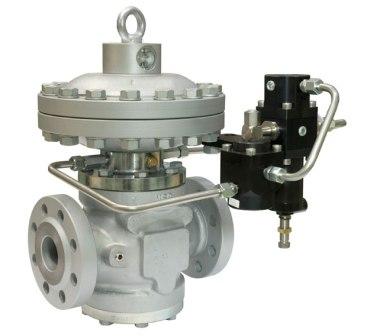

регулятор REFLUX. фото



   Регулятор REFLUX виробництва Pietro Fiorentini (Італія) є регулятором для високого і надвисокого тиску, керований пілотом. Призначений для редукування попередньо очищеного неагресивного газу до високого/середнього тиску.

Даний регулятор відноситься до типу нормально закритих регуляторів, тобто до пристроїв, які закриваються при наступних ситуаціях:
- Розрив головної діафрагми;
- Розрив діафрагми пілота;
- Відсутності подачі газу в контурі пілота.

Можлива комплектація вбудованим ЗЗК (запобіжно-запірним клапаном) та шумопоглиначем.


Технічні характеристики
Проектний тиск
100 бар
Вхідний тиск
0,5 - 80 бар
Вихідний тиск
0,3 - 74 бар
Клас точності
RG до 1
Робоча температура
- 20°C … + 60°C
Температура навк.середовища
- 30°C … + 60°C
Приєднання
фланці ANSI 150-300-600 RF або PN16;
DN 25-50-80-100-150-200-250

Розмір (DN)
25
50
80
100
150
200
250
Коэфф. Сg
575
2220
4937
8000
16607
25933
36525
Коэфф. KG
605
2335
5194
8416
17471
27282
38425
Коэфф. K1
106,78



Габаритні розміри, мм
Регулятор тиску газу REFLUX. Габаритні розміри

DN
25
50
80
100
150
200
250
S
Ansi 150/PN 16
184
254
298
352
451
543
673
Ansi 300
197
267
317
368
473
568
708
Ansi 600
210
286
336
394
508
609
752
ø
320
350
430
490
650
750
800
A
100
130
150
190
225
265
340
B
278
278
360
360
510
510
610
C
130
160
200
250
275
320
440
D
310
310
320
320
420
420
470
E
260
290
350
380
410
460
560
F
410
430
530
600
735
850
900
G
420
480
580
680
875
1015
1240
H
170
200
260
290
320
370
500
Контроль керуючого тиску
De 10 x Di 8
Пілотний вихлоп
De 10 x Di 8
Імпульсна лінія за регулятором
De 10 x Di 8
До теплообміннику
De 10 x Di 8
Від теплообмінника
De 10 x Di 8




Опитувальний лист для підбору регулятора тиску газу (завантажити) >>>
