КРАНЫ ШАРОВЫЕ 2-Х И 3-Х ХОДОВЫЕ DE PALA (ИТАЛИЯ) С ЭЛЕКТРОПРИВОДОМ

Данная продукция широко используется в сфере кондиционирования и отопления, промышленных и бытовых установках с автоматической подачей и регулированием высоко- и низкотемпературных потоков жидкостей.

двухходовой шаровой кран типа открыт-закрыт приводится в действие байонетно сопряженным однонаправленным шаговым сервоприводом. Уплотнение шара PTFE c двумя резиновыми кольцами EPDM, что гарантирует длительный срок службы и минимальный необходимый крутящий момент. Этот моторизованный кран управляется 3-хпроводным термостатом (2-хпроводным – при исполнении с внутренним реле). Шар поворачивается на угол 90°. Наружная индикация указывает позицию шара. Сервомотор оборудован вспомогательным выключателем для циркуляционного насоса, активизирующим насос только в случае, если хотя бы один из зональных кранов открыт.

трёхходовой шаровой кран бывает следующих типов:

1. Перебрасывающий L-образный, для переключения потока с центрального направления на второстепенное и наоборот. Шаровой кран приводится в действие однонаправленным шаговым сервоприводом, имеющим те же свойства, что и при 2-хходовом исполнении, и управляется 3-хпроводным или 2-хпроводным термостатом. Вспомогательный выключатель может остановить циркуляционный насос во время закрытия последнего крана. С байонетным сопряжением возможен выбор позиции открытия крана, указанной на управляющем стержне.

2. Смешивающий Т-образный, для переключения потока с центрального направления на второстепенное одновременно, таким образом можно подсчитать соотношение между двумя позициями. В случае двух входов и одного выхода кран оказывает заранее настроенное смешивающее действие. В этом случае кран управляется импульсной модуляционной системой с подающим филлером. Шаровой кран приводится в действие реверсивным шаговым сервоприводом и управляется 3-хпроводным или 2-хпроводным термостатом. Вспомогательный выключатель управляет насосом так, чтобы он включался только в случае, если хотя бы один из зональных кранов открыт. Имеется полезная внешняя индикация рабочей позиции крана, которая сочетается с позицией сервомотора.

3. Байпасный, для переключения потока в обратную линию или байпас. Для увеличения сопротивления проход байпасного пути маленький, таким образом кран балансирует сопротивление через нагреватель. Сервопривод такой же, как у смешивающего крана. Имеется внешняя индикация рабочей позиции крана, позволяющая согласовать работу котельной.

Технические характеристики 2-х и 3-хходовых кранов:
Материал корпуса: латунь-CW617N-UNI5705, материал шара: латунь-CW617N (с никеле-хромным покрытием).
Уплотнение шара и штока: PTFE и кольца EPDM.
Температура жидкости: 0(-15)…100 °С.
Номинальное рабочее давление: 10 бар.
Максимальный перепад давления: 6 бар.
Потеря давления: не оказывают эффекта.
Жидкости: вода или любые совместимые с PTFE и EPDM.

Технические характеристики сервомоторов М6 (М7):
Напряжение: 220 В 50 Гц (24В по запросу).
Потребляемая мощность: 3,5 (4) ВА.
Крутящий момент на штоке: 5 (7) Нм.
Время открытия или закрытия: 60 с (двухход.).
Температура окружающей среды: 0…65 °С.
Тип управления: 3-х или 2-хпроводный термостат.
Макс. ток вспомогательного выключателя: 5 A, 250В.
Класс электрозащиты: IP54.
Длина кабеля: 1м

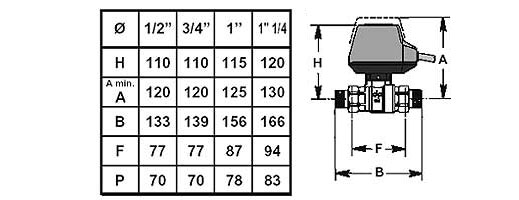

* размер F для варианта с внутренней резьбой, В – для накидных гаек. Поставляются краны с присоединением до 4’’, а также краны с удлинённым штоком, техническая информация о них по запросу.

Также возможна поставка сервоприводов и кранов со взаимным соединением по ISO 5211 (фланцевое соединение серврпривода и крана), удлиняющих вставок между сервоприводом и краном, сервоприводов с дублирующим ручным управлением, а также пневматических сервоприводов.

Паспорт «Кран трёхходовой перебрасывающий шаровый с электроприводом M6A3, M6В3» (206kb в PDF)

Паспорт «Кран двухходовой полнопроходной шаровый с электроприводом M6A2, M6В2» (172kb в PDF)

Паспорт «Краны трёхходовые смешивающие, байпасные шаровые с электроприводом M7A3, M7В3» (263kb в PDF)
