Счетчики газа бытовые



Счетчики газа бытовые мембранные «визар»

(Жулянский машиностроительный завода "Визар", г. Вишневое)

Предназначены для измерения объема природного газа по ГОСТ 5542-87 и паров сжиженного углеводородного газа по ГОСТ 4047-2001 в коммунально-бытовой сфере.

Параметр

G-1,6

G-2,5

G-4

G-6

Qnom, м3

1,6

2,5

4

6

Qmax, м3

2,5

4

6

10

Qmin, м3

0,016

0,025

0,04

0,06

t, oC

- 40 … +50

- 40 … +50

- 40 … +50

- 25 … + 50

порог чувствительности, не более

0,003

0,005

0,005

8

Рмах, бар

0,5

0,5

0,5

0,25

Цена деления наименьшего разряда отсчетного устройства

0,2 дм3

0,2 дм3

0,2 дм3

0,2 дм3

Циклический объем

2 дм3

2 дм3

2 дм3

0,2 дм3

Межосевое расстояние присоед.  штуцеров, мм

110

110

110

250

Резьба присоед. штуцеров

1”

1”

1”

1 1/4 ”

Габаритные размеры
(Ш x Г x В), мм

214 x 173 x 251

214 x 173 x 251

214 x 173 x 251

305 x 167 x 225

Масса, кг

2,7

2,7

2,7

3,9




Счетчики газа бытовые мембранные «Октава»

(завод "Генератор", г. Киев)

Счетчики  газа  ОКТАВА-А G6-2, G4/G6-1,  G4L, G2,5L, G1,6L , G4, G2,5,  G1,6  мембранного типа изготавливаются на лицензионном оборудовании французской фирмы “Шлюмберже-Индастри”, отвечают техническим требованиям объединения европейских фирм-изготовителей бытовых счетчиков газа. Кроме того, счетчики газа „Октава- А” – единственные в Украине счетчики с циклическим объемом 3,5 дм3 , что обеспечивает им высокую надежность.
Детали, определяющие основные характеристики, обеспечивающие высокий уровень качества и надежности приборов, изготавливаются с применением современных технологий, высококачественных материалов производства ведущих европейских фирм, таких, как «Loctite» Австрия, «Ticona», «Siko» Германия, “Vyncolit” Бельгия и др.
Счетчики газа предназначены для измерения и учета объема газа в бытовых условиях, где суммарно-максимальное потребление газа на установленном газовом оборудовании не превышает максимального объемного расхода газа соответствующего типоразмера счетчика:
G 1,6 – газовая плита + газовая колонка;
G2,5 – газовая плита + газовая колонка + котел малой мощности;
G6-2, G4/G6-1, G4 – газовая плита + газовая колонка + котел средней мощности или автономная котельная;
Счетчики „ОКТАВА” G4; G2,5; G1,6 двух модификаций изготовления с лево- и правосторонним присоединением к системе газоснабжения.
Счетчики газа  завода “Генератор” обеспечивают стабильность работы при низких давлениях в зимний период за счет малых собственных потерь, не критичны к большим перепадам давления газа в сети,  адаптированы к неочищенному газу, отвечают требованиям пожарной безопасности.
Счетчики газа сертифицированы Госстандартом Украины.
Первичную поверку счетчиков Госстандарт Украины проводит на предприятии.



ТЕХНИЧЕСКИЕ  ХАРАКТЕРИСТИКИ

Наименование характеристик

OKTAВA-А

OKTAВA

G6-2

G4 / G6-1  G4  G2,5 G1,6
 G4L*  G2,5L* G1,6L*

Объемный расход газа,  м3/час
  - максимальный,  Qmax
  - номинальный, Qnom
  - минимальный, Qmin

10
6
0,06

10
6
0,04

6
4
0,04

4
2,5
0,025

2,5
1,6
0,016

Средняя потеря давления при
максимальном  расходе газа, Па, не более

200

180

120

90

Максимальная потеря давления
при минимальном  расходе газа, Па

60

Максимальное избыточное рабочее давление, кПа

40

Границы допустимой  относительной
погрешности, %, в диапазоне:
Qmin <= Q < 2 Qmin
2 Qmin <= Q <= Qmax
Qmin <= Q < 0,1 Qmax
0,1 Qmax <= Q <= Qmax,

-
-
±3
±1,5

±3
±1,5
-
-

±3
±1,5
-
-

Порог  чувствительности, м3/ч, не более

0,005

0,003

Циклический объем, дм3

3,5

1,2

Максимальная емкость устройства отсчетного,  м3

99999,999

Диапазон  температуры рабочей и окружающей среды, в которой  функционируют счетчики , °С

від мінус 30 до плюс 50

Диаметр условного прохода

DN 25

DN 20

Резьба соединительных штуцеров

G1 1/4 - B

G 3/4 - B

Межосевое  расстояние, мм

0,2

Цена деления наименьшего разряда устройства отсчетного, дм3

250

110

Габаритные размеры,  мм

332х192х280

190х164х220

Масса, кг

4,3

1,9

Гарантийный срок эксплуатации счетчиков, лет

  5

Полный средний срок службы счетчиков, лет, не менее

   20

Примечание: * - счетчики с левосторонним присоединением.


Бытовой диафрагменный счетчик газа Gallus 2000 G1.6 G2.5 G4

Бытовые диафрагменные счетчики газа Gallus 2000 (Галлус 2000) предназначены для точного измерения объема газа, прошедшего через счетчик, в единицах объема (м3). Счетчики используются для коммерческого учета потребления природного газа, газообразных пропана, бутана или их смесей в коммунально-бытовом секторе.
Более 12 миллионов счетчиков установлено и работают на всех континентах;
Гарантированное качество - в полном соответствии со стандартом ISO 9001;
Отличные метрологические характеристики на протяжении всего срока эксплуатации;
Стальной корпус;
Не требует дополнительного крепежа к стене;
Пожароустойчивость;
Производится в России, Белоруссии, Украине, Франции и других странах мира.
Устройство и принцип работы
Измерительное устройство счетчика Gallus 2000 состоит из двух камер, разделенных газонепроницаемыми диафрагмами. Благодаря специальной системе клапанов диафрагмы совершают возвратно-поступательное движение при наличии разности давлений газа на входе и выходе счетчика. Возвратно-поступательное движение преобразуется кинематическим устройством во вращательное движение роликов сумматора.
Отличительные особенности
Вращающийся распределительный клапан обеспечивает высокую надежность передаточного механизма счетчика;
Уменьшенное количество составных частей и принцип модульной конструкции обеспечивают высокий уровень надежности счетчика и возможность выпуска его различных модификаций;
Изготовление большинства деталей из пластмассы позволило значительно уменьшить размеры и вес;
Малый вес счетчика позволяет легко устанавливать его на газопроводе без дополнительных поддерживающих устройств;
Использование новых материалов при изготовлении диафрагм позволяет применять счетчик для учета газа при низких температурах до -40 oС;
Счетчик обладает высокой пожароустойчивостью, при испытаниях в течение получаса успешно выдерживалась температура 821 oС
По заказу счетчик поставляется с датчиками импульсов для его подключения к системе дистанционного считывания показаний.
Надежность и долговечность
Интенсивные ресурсные испытания счетчиков показали, что в пересчете на средний режим работы счетчик может работать практически 100 лет без технического обслуживания, при этом его погрешность к концу срока меняется не более, чем на 2%.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Значение

Измеряемая среда

природный газ, газообразные пропан, бутан и их смеси, а также другие неагрессивные газы (в случае использования любого другого газа консультируйтесь с нашими представителями)

Циклический объем

1.2дм3

Порог чувствительности, не более

5 дм3/ч

Диапазон температур измеряемой и окружающей среды

(-40...+60) оС (в случае работы при более низких температурах консультируйтесь с нашими представителями)

Температура хранения и транспортировки счетчика

40...+80оС

Максимальное рабочее давление

0.5 бар

Относительная влажность окружающей среды

30...90%

Диапазон измерений

G1.6 - Qmin 0,016 м3/ч, Qmax 2,5 м3/ч; G 2.5 - Qmin 0,025 м3/ч, Qmax 4,0 м3/ч; G 4 - Qmin 0,040 м3/ч, Qmax 6,0 м3/ч

Межповерочный интервал

10 лет

Емкость отсчетного устройства, позволяющего измерять объем прошедшего через счетчик газа

99999,999 куб.м

Масса

1,45 кг

Габариты ВxШxГ

215ммx190ммx158мм

Материал корпуса

сталь

Датчик импульсов (по заказу)

типа "сухой контакт", стандартно 0,01 мЗ/импульс


Диафрагменные счетчики газа ELSTER (Германия)



Бытовые счётчики газа объёмные диафрагменные типа ВК-G 1,6; ВК-G 2,5; ВК-G 4 с правым и левым направлениями потока газа

Область применения:
Счетчики предназначены для измерения объема потребляемого газа (природного, сжиженного, нефтяного и других неагрессивных газов) в квартирах, индивидуальных домах и других сферах коммунального хозяйства.
Принцип работы:
Принцип работы счетчика основан на перемещении подвижных перегородок (диафрагм), расположенных в камерах, при поступлении газа в счетчик. Впуск и выпуск газа, объемный расход которого необходимо измерить, вызывает попеременное движение диафрагм, которые связаны с системой рычагов и редуктором. Редуктор приводит в действие счетный механизм, показания которого отградуированы в м3.

Отличительные особенности:

  • Компактность конструкции и современный дизайн
  • Наличие конструктивного исполнения как с правым, так и левым направлениями потока газа
  • Возможность дополнительного монтажа НЧ генератора IN-Z61 для дистанционной передачи сигнала
  • Блокировка отсчетного устройства от обратного хода
  • Высокая чувствительность и точность измерения
  • Низкие энергетические потери и малая потеря давления
  • Нечувствительность к загрязнениям
  • Низкий уровень шума
  • Высокая коррозийная стойкость применяемых материалов
  • Длительный срок службы и высокая надежность

Основные характеристики:

  • Диапазон рабочих расходов от 0,016 м3/ч до 6 м3/ч
  • Погрешность измерения:
    ±3 % в диапазоне расходов от Qмин. до 0,1 Qном.
    ±1,5% в диапазоне расходов от 0,1 Qном. до Qмакс. включительно
  • Рабочее давление газа до 50 кПа
  • Диапазон температур окружающей среды:
    Рабочей среды минус 30 °С плюс 50 °С
    Окружающей среды минус 40 °С плюс 50 °С

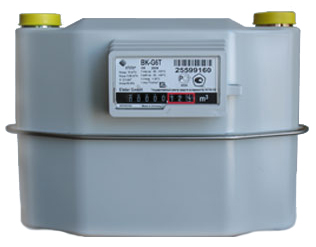

Диафрагменные счетчики газа с механической термокомпенсацией ВК-G4T, BK-G6T, BK-G10T

Область применения:
Назначение: счётчики предназначены для коммерческого учёта количества потребляемого газа.
Измеряемая среда: природный газ, пропан, бутан, инертные газы и другие неагрессивные, неоднородные по химическому составу газы.
Область применения: в коммунальном, бытовом хозяйстве и на предприятиях различных отраслей промышленности и в других сферах деятельности человека, требующих учёта потребляемого газа.

Принцип работы:
Счётчики состоят из герметичного корпуса, с встроенным измерительным механизмом и отсчёточного устройства.
Принцип работы диафрагменного счётчика газа основан на отборе энергии поступающего газа. При перемещении диафрагм происходит поочерёдное вытеснение газа из рабочих камер. Кривошипно-шатунный механизм преобразует поступательное движение диафрагм во вращательное, которое через муфту передаётся отсчётному устройству.
Для корректировки влияния температуры газа на показания отсчётного устройства в конструкцию счётчиков введено устройство с биметаллической температурной компенсацией. Биметаллическая компенсация при температурах газа отличных от нормальной температуры по ГОСТ 2939-63, изменяет объём измерительных камер и тем самым, осуществляет приведение объёма потребляемого газа к стандартным условиям.

Отличительные особенности:
Счётчик построен по классической, хорошо зарекомендовавшей себя, надёжной схеме. Отличительной особенностью счётчика является наличие в конструкции специального золотникового распределителя шиберного типа. Небольшие по размерам золотники, тонкие перегородки распределителя газа позволяют получить высокую точность измерения и обеспечивают низкую чувствительность счётчика к загрязнениям измеряемой среды. В счётчике установлены подвижные диафрагмы, изготовленные из высококачественного синтетического материала, позволяющего сохранять диафрагмам форму и целостность. Счётчик оснащён устройством, препятствующем обратному ходу счётного механизма.

В конструкции счётчика применены самые современные и высококачественные материалы и покрытия, позволяющие обеспечить весьма малую потерю давления, низкий уровень шума при работе, минимальный износ подвижных деталей, высокую коррозионную стойкость металлических деталей.

Именно наличие оригинальной конструкции золотников и распределителя шиберного типа, высококачественные диафрагмы, сохраняющие свою форму в течение всего периода эксплуатации, детали и узлы счетчика, изготовленные с высокой степенью точности, позволяют обеспечить стабильную работу самого прибора, низкую потерю давления и его высокую чувствительность.
Счётчик не требует технического обслуживания, надёжен и предназначен для длительного срока эксплуатации.

Для дистанционной передачи информации к счётчику может быть присоединён низкочастотный датчик импульсов (геркон) типа IN-Z61, срабатывающий от магнитной вставки, встроенной в младший разряд счётного механизма.

Основные технические характеристики счетчиков ВК-G4T, BK-G6T, BK-G10T:
Диапазон рабочих расходов:
ВК-G4Т 0,04 – 6 м3/ч;
ВК-G6Т 0,06 – 10 м3/ч;
ВК-G10Т 0,10 – 16 м3/ч.
Погрешность измерения:
в диапазоне от Qмин. до 0,1 Qном. ± 3 %;
в диапазоне от 0,1 Qном. до Qмакс. ± 1,5 %
Порог чувствительности: 0,008 м3/ч для ВК-G4Т, ВК-G6Т с циклическим объёмом V2 л, для ВК-G10Т с циклическим объёмом V5,6 л – 0,01 м3/ч.
Рабочее давление: 50 кПа
Максимально допустимое давление внутри корпуса: 50 кПа
Потеря давления: менее 200 Па
Диапазон температуры рабочей среды: от минус 25 °С до плюс 40 °С Диапазон температуры окружающей среды: от минус 40 °С до плюс 55 °С
Возможность использования дистанционного датчика импульсов IN-Z61.

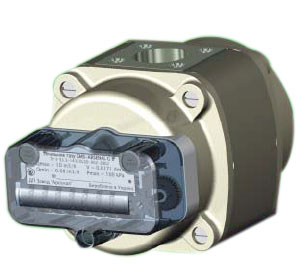

Счетчики газа БЫТОВЫЕ Роторные GMS

ГП завод «Арсенал»Предназначены для измерения объема природного газа по ГОСТ 5542-87 и других неагрессивных газов плотностью не менее 0,67 кг/м3. Применяются для учета объема газа, в том числе коммерческого, в коммунально-бытовой сфере.

Технические характеристики

Параметр

G-2,5

G-4

G-6

Qmax, м3/ч

4

6

10

Qmin, м3/ч

0,06

0,07

0,08

Qstart, м3/ч

0,008

0,008

0,008

t, oC

- 20 … +50

- 20 … +50

- 20 … + 50

Степень защиты

IP 64

IP 64

IP 64

Рмах, бар

1

1

1

Потеря давления, Па, не более

200

200

200

Габаритные размеры
(Ш x Г x В), мм

156 x 92 x 100

156 x 92 x 100

156 x 92 x 100

Масса, кг

2

2

2

Особенности:

  • защищены от обратного хода счетного механизма;
  • обладают защитой от воздействия постоянных магнитов;
  • в комплект поставки входит монтажный комплект
