Задвижка Баттерфляй с электроприводом

Посмотреть цены ↓

Задвижка "Баттерфляй" IVR с электроприводом используется для управления водой и другими средами, совместимыми с материалами конструкции, в режиме «включено-выключено». Запирающим элементом является диск (чугун или нержавеющая сталь) который поворачивается вокруг своей оси, перпендикулярно рабочей среде.

Элементом управления является привод ( Belimo, Valbia) на который подается электрический сигнал (220В, 24В, 12В). При получении сигнала привод запускается и поворачивает задвижку на четверть оборота, при достижении конечного положения привод отключается. При получении реверсивного непрерывного сигнала привод вращается в противоположном направлении, изменяя положение клапана.



Технические характеристики задвижки баттерфляй IVR

Соединение
Межфланцевое
Диаметр
40-300 мм
Давление
до 16 бар
Температура среды
тип 176: -10°С / +120°С
тип 178: -12°С / +82°С
Класс герметичности (ГОСТ 9544-93)
А
Рабочая среда
тип 176: тепловодоснабжение, кондиционирование воздуха, сельское хозяйство, сжатый воздух
тип 178: природный газ, углеводороды



Наименование
Материал
Покрытие
1
Корпус
Чугун
Краска синяя
2
Диск
Чугун
Никель
3
Седельный уплотнитель
EPDM (тип 176) / NBR (тип 178)
4
Шток
Нерж. сталь
5
Уплотнительное кольцо
EPDM
6
Втулка
Латунь
7
Удерживающая перегородка
Сталь
8
Рычаг
Алюминий
Краска синяя (тип 176) / желтая (тип 178)




Электрический привод Belimo (Швейцария)


Электроприводы Belimo устанавливаются на вал задвижки «Баттерфляй» при помощи универсального захвата, снабжены фиксатором, который предотвращает вращение корпуса устройства. Установлена кнопка с самовозвратом, при нажатии кнопки редуктор выводится из зацепления.

Приводы останавливаются автоматически в конечных положениях, не требуют конечных выключателей, защищены от перегрузок.

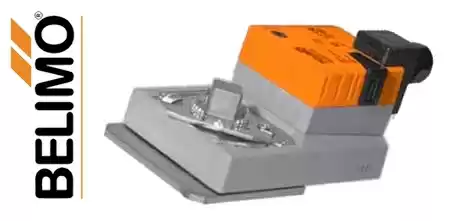

Электропривод Belimo SM230A

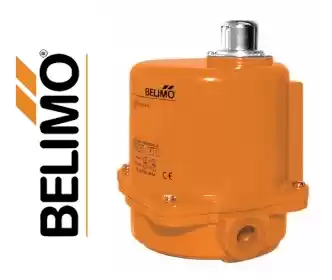

Электропривод Belimo SY1


Технические характеристики электропривода Belimo

Модель
SM230
GM230
SY1
SY2
Крутящий момент, Нм
20
40
35
90
Время поворота, сек
150
150
13
17
Масса, кг
1,1
1,7
2
11




Электрический привод Valbia (Италия)



Valbia предлагает широкий ассортимент однофазных четвертьоборотных электроприводов, доступных с различными напряжениями питания (12/24 В / 100-240 В) и частотой (50/60 Гц), с сертификатами CE и UL и различной степенью защиты корпуса (тип IP-UL).

Электрические приводы Valbia подходят для автоматизации большого количества шаровых кранов и задвижек, для промышленного и гражданского сектора, с крутящим моментом от 15 до 350 Нм.

Фирма выбирает, производит и использует высококачественные компоненты для обеспечения высоких характеристик:

  • электронная схема использует компоненты последнего поколения, чтобы гарантировать высокие контрольные характеристики, позволяющие, помимо прочего, автоматическую регулировку скорости двигателя в соответствии с изменениями нагрузки, поддерживая постоянное заявленное рабочее время;

  • электронная система управления максимальным крутящим моментом (ограничитель крутящего момента) и нагреватель с контуром термостата, оба включены в стандартную версию и всегда работают при включении привода, обеспечивают постоянную защиту привода;

  • зубчатая передача состоит из двух стальных и технополимерных зубчатых колес, вставленных в прочную литую алюминиевую конструкцию и поддерживаемых упрочненными стальными шестернями, установленными на самосмазывающихся втулках, чтобы гарантировать очень высокий уровень сопротивления механической части;

  • приводы оснащены литой и окрашенной алюминиевой пластиной по стандарту ISO5211-DIN3337, чтобы обеспечить быстрое и прямое подключение к большинству клапанов, доступных на рынке.


Электрический привод Valbia

1 - ручное управление
5 - самозатухающий пластиковый корпус
2- управляющая плата
6 - индикатор положения
3 - плата питания
7 - двигатель
4 - коннектор PG11




Valbia производит две серии электрических приводов:

• серия 85 с самозатухающим технополимерным корпусом;
• серия 86, с литой под давлением алюминиевой оболочкой, покрытой полиэфирным порошком.



Технические характеристики электропривода Valbia

Модель
VB030
VB060
VB110
VB190
VB270
Макс. крут момент (Нм)
30
60
110
190
270
Напряжение
24В AC/DC, 100-240В AC
Время срабатывания (сек)
8
9
27
27
50
Ограничитель момента
Стандарт
Защита
IP65-67
Угол поворота
90˚
По запросу
180˚ или 270˚
Ручной дублер
Стандарт
Индикатор положения
Стандарт
Рабочая температура
-20˚С+55˚С
Защита от перегрева
Стандарт
Датчики положения
2 шт.
Присоединение ISO 5211
F03-F05
Батарея
Запрос
Позиционер 4-20мА, 0 -10В
Запрос
Кабельный ввод
PG11
Вес, кг
2,30
3,30
4,90
4,90
6,00



Цена на задвижку Баттерфляй IVR 176 с электроприводом Belimo


Модель
Цена, грн
IVR 176 DN40 + SM 230
7040
IVR 176 DN50 + SM 230
7128
IVR 176 DN65 + SM 230
7348
IVR 176 DN80 + SM 230
7436
IVR 176 DN100 + GM 230
11792
IVR 176 DN125 +  GM 230
12496
Электропривод SY
IVR 176 DN40 + SY1
18788
IVR 176 DN50 + SY1
18876
IVR 176 DN65 + SY1
19096
IVR 176 DN80 + SY1
19184
IVR 176 DN100 + SY1
19668
IVR 176 DN125 + SY2
40216
IVR 176 DN150 + SY2
40656
IVR 176 DN200 + SY2
42504




Цена на задвижку IVR 178 с электроприводом Belimo


Модель
Цена, грн
IVR 178 DN40 + SM 230
7524
IVR 178 DN50 + SM 230
7612
IVR 178 DN65 + SM 230
7920
IVR 178 DN80 + SM 230
8052
IVR 178 DN100 + GM 230
12848
IVR 178 DN125 +  GM 230
13816
Электропривод SY
IVR 178 DN40 + SY1
19272
IVR 178 DN50 + SY1
19360
IVR 178 DN65 + SY1
19668
IVR 178 DN80 + SY1
19800
IVR 178 DN100 + SY1
20724
IVR 178 DN125 + SY2
41536
IVR 178 DN150 + SY2
42108
IVR 178 DN200 + SY2
45100



Цена на задвижку IVR с электроприводом Valbia


Модель
Цена, грн
IVR 176 DN40 + VB030
16632
IVR 176 DN50 + VB030
16720
IVR 176 DN65 + VB030
16896
IVR 176 DN80 + VB060
19536
IVR 176 DN100 + VB060
19976
IVR 176 DN125 +  VB110
25168
IVR 176 DN150 +  VB190
26400
IVR 176 DN200 +  VB270
29392
IVR 176 DN250 +  VB270
31460
IVR 178
IVR 178 DN40 + VB030
17116
IVR 178 DN50 + VB030
17204
IVR 178 DN65 + VB030
17468
IVR 178 DN80 + VB060
20152
IVR 178 DN100 + VB060
21032
IVR 178 DN125 + VB110
26488
IVR 178 DN150 + VB190
27808
IVR 178 DN200 + VB270
31988
IVR 178 DN250 + VB270
34892
* электроприводы с питанием 24В по запросу
** срок выполнения заказа (при наличии всех компонентов) 3-4 дня
