Краны 3-х и 4-хходовые смешивающие


Трехходовый смешивающий кран с электроприводом

Кран трёхходовой смешивающий муфтовый De Pala
•  Присоединение: резьбовое Ду20-50мм, фланцевое DN40-DN100
•  Рабочая среда: вода, вода с гликолем или другая жидкость совместимая с PTFE и EPDM
•  Максимальное давление: 6 бар
•  Температура рабочей среды: +2 ... +110°С
•  Напряжение электропривода: 220 или 24 VAC 50/60 Гц



Четырехходовой смешивающий кран с электроприводом
Кран четырёхходовой смешивающий с электроприводом муфтовый De Pala

•  Присоединение: резьбовое Ду20-50мм, фланцевое DN40-DN100
•  Рабочая среда: вода, вода с гликолем или другая жидкость совместимая с PTFE и EPDM
•  Максимальное давление: 6 бар
•  Температура рабочей среды: +2 ... +110°С
•  Напряжение: 220 или 24 VAC 50/60 Гц



Смесительные краны производятся в Италии компанией DE PALA, Pmax = 6 бар;  рабочая температура 10-100°C; присоединение сервомотора: межцентр. расстояние 50мм, отверстие M6; шток Q8


Фланцевые от DN 40 до DN 100

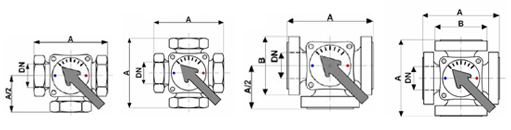

Кран трёхходовой смешивающий с электроприводом фланцевый De Pala        Кран четырёхходовой смешивающий с электроприводом фланцевый De Pala



Типовая гидравлическая схема подключения:
Гидравлическая схема 3-хходового крана смешивающего De Pala

3-х ходовой роторный кран, смешивающий,  может быть установлен, как показано на рис. Вода бойлера (C) смешиваеться с водой обратки (R) и идет на подачу (M).

Гидравлическая схема 4-хходового крана смешивающего De Pala

4-х ходовой роторный кран, смешивающий,  может быть установлен, как показано на рис. Вода бойлера (C) смешиваеться с водой обратки (R) и идет на подачу (M) и рециркуряцию (F)



Важно, что показанное расположение постоянно обеспечивает расход в контуре рециркуляции - это условие хорошей работы системы.

Присоединяемые сервоприводы для модулируемого управления

Сервопривод (электропривод) крана 3-х и 4-хходов De Pala. фото
После установки смешивающий кран может быть моторизирован посредством установки на него сервомотора – двунаправленного шагового с трёхпроводным управлением (открытие-закрытие-нейтраль), питание 220 или 24 В пер., или с пропорциональным управлением, питание 24 В пер., информация в таблице выше. Время открытия/закрытия 130 с для сервоприводов М7, 180 с для М8.

График потери давленияПодбор диаметра крана

Правильное определение размеров смешивающих кранов необходимо для их правильной работы.
Слишком большой кран не может выполнять эффективное регулирование, потому что небольшая регулировка приводит к большому изменению расхода и, соответственно, температуры; с другой стороны слишком маленький кран не может удовлетворить потребности установки – большие скорости могут вызвать шум и повреждение ротора.
Чтобы правильно подобрать размеры крана, прежде всего необходимо обратить внимание на потерю давления; обычно она должна быть между 15 и 25 % полной потери давления системы, иначе кран не сможет выполнять хорошее регулирование. Определение размеров производится с помощью таблицы потери давления и расхода или подсчётом KV.

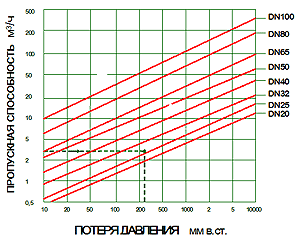

Определение размеров по диаграмме

Диаметр крана определяется по пересечению линии расхода с линией потери давления.
Например: если пропускная способность
Q = 3,5m3/h и потеря давления Dp = 250 мм водяного столба,  кран должен иметь диаметр DN32 (если значение на графике попадает между двумя линиями, то всегда выбирается большее значение).
