Задвижка Баттерфляй с электроприводом

Посмотреть цены ↓

Задвижка "Баттерфляй" IVR с электроприводом используется для управления водой и другими средами, совместимыми с материалами конструкции, в режиме «включено-выключено». Запирающим элементом является диск (чугун или нержавеющая сталь) который поворачивается вокруг своей оси, перпендикулярно рабочей среде.

Элементом управления является привод ( Belimo, Valbia) на который подается электрический сигнал (220В, 24В, 12В). При получении сигнала привод запускается и поворачивает задвижку на четверть оборота, при достижении конечного положения привод отключается. При получении реверсивного непрерывного сигнала привод вращается в противоположном направлении, изменяя положение клапана.



Технические характеристики задвижки баттерфляй IVR

Соединение Межфланцевое
Диаметр  40-300 мм
Давление до 16 бар
Температура среды
тип 176: -10°С / +120°С
тип 178: -12°С / +82°С
Класс герметичности (ГОСТ 9544-93) А
Рабочая среда
тип 176: тепловодоснабжение, кондиционирование воздуха, сельское хозяйство, сжатый воздух
тип 178: природный газ, углеводороды



Наименование
Материал
Покрытие
1 Корпус
Чугун
Краска синяя
2 Диск
Чугун
Никель
3 Седельный уплотнитель
EPDM (тип 176) / NBR (тип 178)
4 Шток
Нерж. сталь
5 Уплотнительное кольцо
EPDM
6 Втулка
Латунь
7 Удерживающая перегородка
Сталь
8 Рычаг
Алюминий
Краска синяя (тип 176) / желтая (тип 178)




Электрический привод Belimo (Швейцария)


Электроприводы Belimo устанавливаются на вал задвижки «Баттерфляй» при помощи универсального захвата, снабжены фиксатором, который предотвращает вращение корпуса устройства. Установлена кнопка с самовозвратом, при нажатии кнопки редуктор выводится из зацепления.
Приводы останавливаются автоматически в конечных положениях, не требуют конечных выключателей, защищены от перегрузок.
Электропривод Belimo SM230A

Электропривод Belimo SY1



Технические характеристики электропривода Belimo

Модель SM230 GM230 SY1 SY2
Крутящий момент, Нм 20 40 35 90
Время поворота, сек 150 150 13 17
Масса, кг 1,1 1,7 2 11




Электрический привод Valbia (Италия)



Valbia предлагает широкий ассортимент однофазных четвертьоборотных электроприводов, доступных с различными напряжениями питания (12/24 В / 100-240 В) и частотой (50/60 Гц), с сертификатами CE и UL и различной степенью защиты корпуса (тип IP-UL).

Электрические приводы Valbia подходят для автоматизации большого количества шаровых кранов и задвижек, для промышленного и гражданского сектора, с крутящим моментом от 15 до 350 Нм.

Фирма выбирает, производит и использует высококачественные компоненты для обеспечения высоких характеристик:

• электронная схема использует компоненты последнего поколения, чтобы гарантировать высокие контрольные характеристики, позволяющие, помимо прочего, автоматическую регулировку скорости двигателя в соответствии с изменениями нагрузки, поддерживая постоянное заявленное рабочее время;
• электронная система управления максимальным крутящим моментом (ограничитель крутящего момента) и нагреватель с контуром термостата, оба включены в стандартную версию и всегда работают при включении привода, обеспечивают постоянную защиту привода;
• зубчатая передача состоит из двух стальных и технополимерных зубчатых колес, вставленных в прочную литую алюминиевую конструкцию и поддерживаемых упрочненными стальными шестернями, установленными на самосмазывающихся втулках, чтобы гарантировать очень высокий уровень сопротивления механической части;
• Приводы оснащены литой и окрашенной алюминиевой пластиной по стандарту ISO5211-DIN3337, чтобы обеспечить быстрое и прямое подключение к большинству клапанов, доступных на рынке.

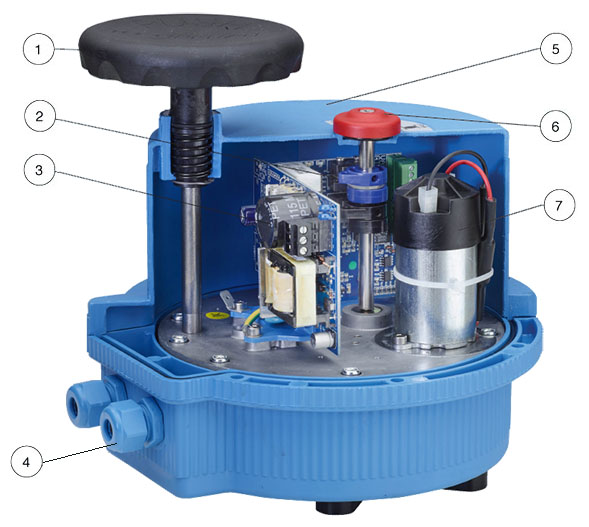

Электрический привод Valbia

1 - ручное управление 5 - самозатухающий пластиковый корпус
2- управляющая плата 6 - индикатор положения
3 - плата питания 7 - двигатель
4 - коннектор PG11



Valbia производит две серии электрических приводов:

• серия 85 с самозатухающим технополимерным корпусом;
• серия 86, с литой под давлением алюминиевой оболочкой, покрытой полиэфирным порошком.






Технические характеристики электропривода Valbia

Модель
VB030
VB060
VB110
VB190
VB270
Макс. крут момент (Нм)
30
60
110
190
270
Напряжение
24В AC/DC, 100-240В AC
Время срабатывания (сек)
8
9
27
27
50
Ограничитель момента
Стандарт
Защита
IP65-67
Угол поворота
90˚
По запросу
180˚ или 270˚
Ручной дублер
Стандарт
Индикатор положения
Стандарт
Рабочая температура -20˚С+55˚С
Защита от перегрева Стандарт
Датчики положения 2 шт.
Присоединение ISO 5211 F03-F05
Батарея Запрос
Позиционер 4-20мА, 0 -10В Запрос
Кабельный ввод PG11
Вес, кг 2,30 3,30 4,90 4,90 6,00



Цена на задвижку Баттерфляй IVR 176 с электроприводом Belimo


Модель
Цена, грн
IVR 176 DN40 + SM 230 4640 Купить
IVR 176 DN50 + SM 230 4698 Купить
IVR 176 DN65 + SM 230 4843 Купить
IVR 176 DN80 + SM 230 4901 Купить
IVR 176 DN100 + GM 230 7772 Купить
IVR 176 DN125 +  GM 230 8236 Купить
Электропривод SY
IVR 176 DN40 + SY1 12383 Купить
IVR 176 DN50 + SY1 12441 Купить
IVR 176 DN65 + SY1 12586 Купить
IVR 176 DN80 + SY1 12644 Купить
IVR 176 DN100 + SY1 12963 Купить
IVR 176 DN125 + SY2 26506 Купить
IVR 176 DN150 + SY2 26796 Купить
IVR 176 DN200 + SY2 28014 Купить




Цена на задвижку IVR 178 с электроприводом Belimo


Модель Цена, грн
IVR 178 DN40 + SM 230 4959 Купить
IVR 178 DN50 + SM 230 5017 Купить
IVR 178 DN65 + SM 230 5220 Купить
IVR 178 DN80 + SM 230 5307 Купить
IVR 178 DN100 + GM 230 8468 Купить
IVR 178 DN125 +  GM 230 9106 Купить
Электропривод SY
IVR 178 DN40 + SY1 12702 Купить
IVR 178 DN50 + SY1 12760 Купить
IVR 178 DN65 + SY1 12963 Купить
IVR 178 DN80 + SY1 13050 Купить
IVR 178 DN100 + SY1 13659 Купить
IVR 178 DN125 + SY2 27376 Купить
IVR 178 DN150 + SY2 27753 Купить
IVR 178 DN200 + SY2 29725 Купить



Цена на задвижку IVR с электроприводом Valbia


Модель Цена, грн
IVR 176 DN40 + VB030 10962 Купить
IVR 176 DN50 + VB030 11020 Купить
IVR 176 DN65 + VB030 11136 Купить
IVR 176 DN80 + VB060 12876 Купить
IVR 176 DN100 + VB060 13166 Купить
IVR 176 DN125 +  VB110 16588 Купить
IVR 176 DN150 +  VB190 17400 Купить
IVR 176 DN200 +  VB270 19372 Купить
IVR 176 DN250 +  VB270 20735 Купить
IVR 178
IVR 178 DN40 + VB030 11281 Купить
IVR 178 DN50 + VB030 11339 Купить
IVR 178 DN65 + VB030 11513 Купить
IVR 178 DN80 + VB060 13282 Купить
IVR 178 DN100 + VB060 13862 Купить
IVR 178 DN125 + VB110 17458 Купить
IVR 178 DN150 + VB190 18328 Купить
IVR 178 DN200 + VB270 21083 Купить
IVR 178 DN250 + VB270 22997 Купить
* электроприводы с питанием 24В по запросу
** срок выполнения заказа (при наличии всех компонентов) 3-4 дня
