Трехходовой смесительный клапан с электроприводом De Pala

Посмотреть цены ↓

Трехходовой смесительный клапан предназначен для смешивания двух потоков в один и поддержании регулируемого параметра исходящей среды на заданном уровне.

В зависимости от способа подключения, данный клапан может быть либо смесительным, либо разделительным:

  • Смесительный - два входа один выход. При таком варианте происходит смешивание двух потоков с разной температурой в один. Применяется для качественного регулирования в системах отопления.

  • Разделительный - один вход и два выхода. В этом варианте клапан разделяет входящий поток на два исходящих.
Управлять клапаном можно с помощью ручки (вручную) или с помощью электропривода.


Клапан трёхходовой смешивающий муфтовый De Pala     Клапан трёхходовой смешивающий фланцевый De Pala


Электроприводы для модулируемого управления

Сервопривод (электропривод) крана 3-х и 4-хходов De Pala. фото
После того как смесительный клапан смонтирован, он может быть моторизирован посредством установки на него электропривода – двунаправленного шагового с трёхпроводным управлением (открытие-закрытие-нейтраль), питание 220 или 24 В пер., или с пропорциональным управлением, питание 24 В пер.

Монтаж. Производить монтаж должны специалысты соответствующей квалификации. При установке важно следить за соосностью присоединяемых труб. Излишнее напряжение на изгиб может привести к блокировке ротора.

Запрещается монтирование клапана сервоприводом вниз.


Технические характеристики


Клапан
Материал корпуса
латунь (резьбовые 3/4” и 1”)
чугун (резьбовые 1”1/4 ... 2” и фланцевые DN40 ... DN100)
Давление 6 бар
Рабочая среда вода или другая жидкость совместимая с PTFE и EPDM
Температура рабочей среды 2 °C + 110 °C

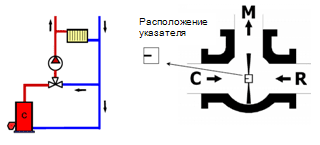

Схема работы трехходового клапана


Гидравлическая схема 3-хходового смесительного клапана De Pala

3-хходовой клапан смесительный,  может быть установлен, как показано на рис. Вода бойлера (C) смешиваеться с водой обратки (R) и идет на подачу (M).



Стоимость


Модель DN
KV,
м3/час
Модель сервопривода
Цена,
грн

3-хпров. 0 ÷ 10 В 4 ÷ 20 мА
Резьбовые модели
303GR 3/4” 11.7
M7BE8
M7CE8
P7BE8
P7CE8
M7MV8
M7MV8L
M7MA8
M7MA8L
1551 Купить
313GR 1” 16.0 1578 Купить
323GR 1” 1/4 21.8 1832 Купить
343GR 1” 1/2 40.0
M8MB9
M8MC9
M8MV9 M8MA9 2076 Купить
353GR 2” 62.0 3464 Купить
Фланцевые модели, чугун
343FR 40 40.0
M8MB9

M8MC9
M8MV9 M8MA9 3448 Купить
353FR 50 62.0 5018 Купить
363FR 65 100.0 6098 Купить
373FR 80 185.0 7351 Купить
383FR 100 330.0 10141 Купить



Электропривод
IP
U
Время,
сек
Привод
Цена,
грн

3-х точечное управление (переменный ток)
IP54
230В
120
M7BE8
2399
Купить
24В
120
M7CE8
2489
Купить
IP65 230В
120
P7BE8
по запросу Купить
24В
120
P7CE8
по запросу Купить
IP42
230В
180
M8MB9
5627
Купить
24В
180
M8MC9
6009
Купить
Аналоговое управление
IP40 24В (0÷10В)
60
М7MV8
4619
Купить
120
М7MV8L по запросу Купить
24В (4÷20мА) 60 М7MA8 4619 Купить
120 М7MA8L по запросу Купить
IP42 24В (0÷10В)
60
М8MV9
8632
Купить
24В (4÷20мА) 60
М8MA9
8632 Купить



Документация






Возможна доставка трехходовых смесительных клапанов с электроприводом по г.Киев, а также транспортными перевозчиками в любой регион Украины: Винница, Днепропетровск, Донецк, Житомир, Запорожье, Ивано-Франковск, Кривой Рог,  Кропивницкий, Луганск, Львов, Николаев, Одесса, Полтава, Ровно, Сумы, Тернополь, Черкассы, Чернигов, Черновцы, Харьков, Херсон, Хмельницкий и другие регионы.
