Электромагнитный клапан трехходовой E306-E320...325 ACL
Посмотреть цены ↓
Электромагнитный клапан трехходовой, тип E306 – клапан прямого действия тарельчатого типа торговой марки ACL s.r.l. (Италия).
Доступны версии: нормально закрытые, нормально открытые и универсальные. Универсальная версия может быть подключена как нормально открытый или нормально закрытый клапан, это особенно полезно в тех случаях, когда монтажники должны на месте определить какой вариант им подходит.
Корпус изготовлен из латуни с горячим штампом с отверстиями корпуса 1/8 "или 1/4" BSP (G), а также оснащен двумя отверстиями с резьбой M4 для надежного крепления. Арматурная трубка, арматура (плунжер), возвратная пружина и уплотнительная пружина выполнены из нержавеющей стали.
Уплотнения и уплотнительные кольца арматуры могут поставляться в различных материалах: Буна (NBR, нитрил), EPDM или FPM (Вайтон).
Для данной серии трехходового электромагнитного клапана фирма ACL предлагает 2 тип катушки. Диапазон напряжений этих катушек предлагается следующий:
-
от 12 В до 48 В (постоянный ток);
-
от 12В до 380 В (переменный ток).
Катушки ACL рассчитаны на непрерывную работу (100% ED).
ACL предлагает на выбор класс электромагнитной катушки:
-
класс F: -10°C +55°C
-
класс H: -10°C + 80°C.
Эти катушки предназначены для использования с электрическими разъемами DIN 43650A, с ним имеют степень защиты IP65 и IP00 без него.
Клапан можно монтировать с любым положением катушки.
Технические характеристики
-
Максимально допустимое давление: максимальное дифференциальное давление + 10%
-
Максимальная вязкость жидкости 25 сСт (мм ²/с)
-
Температура окружающей среды: с катушкой класса F (стандарт) -10°C +55°C, с катушкой класса H -10°C +80°C
-
Степень защиты IP65 (при использовании разъема типа DIN)
|
Код
|
Ø
|
Отв.,
мм
|
ΔP, бар
|
Катушка,
тип
|
|||
|
Мин.
|
Макс.
|
||||||
|
Вх.
|
Вых.
|
Перем.
|
Пост.
|
||||
|
Нормально закрытый NC
|
|||||||
|
E306A...15///...
|
1/8"
|
1,5
|
2,4
|
0
|
20
|
20
|
2
|
|
E306A...20///...
|
2,0
|
2,4
|
0
|
13
|
13
|
||
|
E306A...25///...
|
2,5
|
2,4
|
0
|
10
|
10
|
||
|
E306B...15///...
|
1/4"
|
1,5
|
2,4
|
0
|
20
|
20
|
|
|
E306B...20///...
|
2,0
|
2,4
|
0
|
13
|
13
|
||
|
E306B...25///...
|
2,5
|
2,4
|
0
|
10
|
10
|
||
|
Нормально открытый NA
|
|||||||
|
E306B...25/S/...
|
1/4"
|
2,4
|
2,5
|
0
|
9
|
9
|
2
|
|
E306B...29/S/...
|
2,9
|
3,0
|
0
|
6,5
|
6,5
|
||
|
Универсальный U
|
|||||||
|
E306B...25/G/...
|
1/4"
|
2,5
|
2,4
|
0
|
5
|
4
|
2
|
Пример: E306BV15///20B - уплотнение FPM, катушка 24В перем. тока, нормально закрытый;
E306BB24/S/201 - уплотнение NBR, катушка 24В пост. тока, нормально открытый.
Дополнительные опции:
-
Ручное дублирование
-
Покрытие латунного корпуса никелем
-
Седло из нержавеющей стали
Цена на электромагнитный трехходовой клапан, серии Е306
|
Модель
|
Ø,
дюйм
|
Kv,
м3/час
|
Давление,
бар
|
Цена,
грн
|
|
|
Уплотнение NBR=B (-10+90°C) - вода (до +70°С), воздух (до +90°С), нефтепродукты и производные, сжиженный газ, углеводороды, метан, этан, пропан, бутан, керосин и пр.
|
|||||
|
Нормально закрытые
|
|||||
|
E306AB15///...
|
1/8
|
0,07
|
0...20
|
2100
|
|
|
E306AB20///...
|
1/8
|
0,11
|
0...13
|
2100
|
|
|
E306AB25///...
|
1/8
|
0,16
|
0...10
|
2100
|
|
|
E306BB15///...
|
1/4
|
0,07
|
0..20
|
2100
|
|
|
E306BB20///...
|
1/4
|
0,11
|
0...13
|
2100
|
|
|
E306BB25///...
|
1/4
|
0,16
|
0...10
|
2100
|
|
|
Нормально открытые
|
|||||
|
E306BB25/S/...
|
1/4
|
0,16
|
0...9
|
2100
|
|
|
E306BB29/S/...
|
0,20
|
0...6,5
|
2100
|
||
|
Универсальные
|
|||||
|
E306BB25/G/...
|
1/4
|
0,16
|
0...5 (4)
|
по запросу
|
|
|
Модель
|
Ø,
дюйм
|
Kv,
м3/час
|
Давление,
бар
|
Цена,
грн
|
|
|
Уплотнение FPM=V - для общего использования до 130°С. Хорошая устойчивость к высоким температурам, озону, кислороду, нефтепродуктам, тормозным жидкостям, бензину, углеводородам и многим другим химическим веществам.
|
|||||
|
Нормально закрытые
|
|||||
|
E306AV15///...
|
1/8
|
0,07
|
0...20
|
2165
|
|
|
E306AV20///...
|
1/8
|
0,11
|
0...13
|
2165
|
|
|
E306AV25///...
|
1/8
|
0,16
|
0...10
|
2165
|
|
|
E306BV15///...
|
1/4
|
0,07
|
0..20
|
2165
|
|
|
E306BV20///...
|
1/4
|
0,11
|
0...13
|
2165
|
|
|
E306BV25///...
|
1/4
|
0,16
|
0...10
|
2165
|
|
|
Нормально открытые
|
|||||
|
E306BV25/S/...
|
1/4
|
0,16
|
0...9
|
2165
|
|
|
E306BV29/S/...
|
0,20
|
0...6,5
|
2165
|
||
|
Универсальные
|
|||||
|
E306BV25/G/...
|
1/4
|
0,16
|
0...5 (4)
|
по запросу
|
|
* EPDM (-10°C +140°C) уплотнение - цена по запросу
Электромагнитный клапан трехходовой серии E320...E325

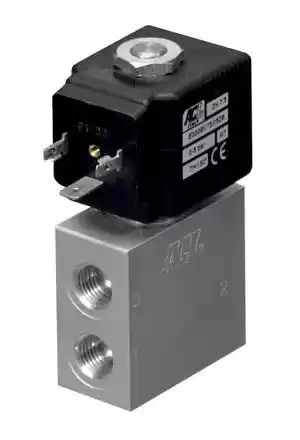

Электромагнитный клапан трехходовой, тип E320...E325 – клапан прямого действия тарельчатого типа торговой марки ACL s.r.l. (Италия).
Доступные версии: нормально закрытые, нормально открытые и универсальные. Универсальная версия может быть подключена как нормально открытый или нормально закрытый клапан, это особенно полезно в тех случаях, когда монтажники должны на месте определить какой вариант им подходит. Сбалансированное уплотнение и специальная конструкция обеспечивают большой расход.
Корпус изготовлен из алюминия или нержавеющей стали с горячим штампом с отверстиями 1/4" BSP (G), в нижней части корпуса имеет два отверстия с резьбой M5 для надежного крепления. Арматурная трубка, плунжер, возвратная пружина и уплотнительная пружина - нержавеющея сталь.
Для данной серии трехходового электромагнитного клапана фирма ACL предлагает 5 тип катушки. Класс защиты H: -10°C +80°C. Диапазон напряжений этих катушек предлагается следующий:
-
от 12 В до 48 В (постоянный ток);
-
от 12В до 380 В (переменный ток).
Катушки ACL рассчитаны на непрерывную работу (100% ED).
Эти катушки предназначены для использования с электрическими разъемами DIN 43650A, с ним имеют степень защиты IP65 и IP00 без него.
Клапан можно монтировать с любым положением катушки.
Технические характеристики
-
Корпус: алюминий (320,321,322) или нержавеющая сталь (323, 324,325)
-
Максимально допустимое давление: максимальное дифференциальное давление + 10%
-
Максимальная вязкость жидкости 25 сСт (мм ²/с)
-
Температура окружающей среды: -10°C + 80°C
-
Степень защиты IP65 (при использовании разъема типа DIN)
|
Код
|
Ø
|
Отв.,
мм
|
Перепад давл.,
бар
|
Катушка,
тип
|
||
| Мин. |
Макс.
|
|||||
|
Перем.
|
Пост.
|
|||||
|
Алюминиевый корпус
|
||||||
|
Универсальный U
|
||||||
|
E320BV75///...
|
1/4"
|
7,5
|
0
|
5
|
5
|
5
|
|
Нормально закрытый NC
|
||||||
|
E321BV75///...
|
1/4"
|
7,5
|
0
|
9
|
9
|
5
|
|
Нормально открытый NA
|
||||||
|
E322BV75///...
|
1/4"
|
7,5
|
0
|
9
|
9
|
5
|
|
Нержавеющий корпус
|
||||||
|
Универсальный U
|
||||||
|
E323BV75///...
|
1/4"
|
7,5
|
0
|
5
|
5
|
5
|
|
Нормально закрытый NC
|
||||||
|
E324BV75///...
|
1/4"
|
7,5
|
0
|
9
|
9
|
5
|
|
Нормально открытый NA
|
||||||
|
E325BV75///...
|
1/4"
|
7,5
|
0
|
9
|
9
|
5
|
Пример: E320BV75///521 - уплотнение FPM, катушка 24В пост. тока, тип - универсальный
Цена на электромагнитный трехходовой клапан, серии Е320...325
|
Модель
|
Ø,
дюйм
|
Kv,
м3/ч
|
Давление,
бар
|
Цена,
грн
|
|
|
Уплотнение FPM=V - для общего использования до 130°С. Хорошая устойчивость к высоким температурам, озону, кислороду, нефтепродуктам, тормозным жидкостям, бензину, углеводородам и многим другим химическим веществам.
|
|||||
|
Алюминиевый корпус
|
|
||||
|
Универсальный U
|
|
||||
|
E320BV75///...
|
1/4
|
0,64
|
0...5
|
5050
|
|
|
Нормально закрытый NC
|
|
||||
|
E321BV75///...
|
1/4
|
0,64
|
0...9
|
5251
|
|
|
Нормально открытый NA
|
|
||||
|
E322BV75///...
|
1/4
|
0,64
|
0...9
|
5251
|
|
|
Нержавеющий корпус
|
|
||||
|
Универсальный U
|
|
||||
|
E323BV75///...
|
1/4
|
0,64
|
0...5
|
по запросу
|
|
|
Нормально закрытый NC
|
|
||||
|
E324BV75///...
|
1/4
|
0,64
|
0...9
|
по запросу
|
|
|
Нормально открытый NA
|
|
||||
|
E325BV75///...
|
1/4
|
0,64
|
0...9
|
по запросу
|
|
