Задвижка Баттерфляй Ayvaz

Посмотреть цены ↓

Задвижки Баттерфляй  Ayvaz KV-9. фото

   Задвижка поворотная "Баттерфляй" производства Ayvaz (Турция) предназначена для перекрытия или дросселирования потока перемещаемой по трубопроводам среды - воды, газообразных сред, пара и пр.

  Задвижка может быть установлена на трубопроводе между стандартными ответными фланцами без применения дополнительных уплотнений (футеровка корпуса одновременно выполняет роль уплотнений).

  Для центровки задвижки поворотной «Баттерфляй» между фланцами на ее корпусе выполнены приливы с отверстиями, через которые пропускаются стяжные болты или шпильки.


Технические характеристики

Соединение
Межфланцевое
Диаметр DN
25-600 мм
Давление
до 16 бар
Температура среды
-30°С / +130°С
Класс герметичности (ГОСТ 9544-93)
А
Материал
KV3: корпус – чугун GG-25, диск – нержавеющая сталь AISI 316, прокладка - EPDM
KV7: корпус – чугун GG 25, диск – никелированная кованная сталь, прокладка – EPDM
KV9: корпус – чугун GGG 40.3, диск – нержавеющая сталь AISI 316, прокладка - NBR
Рабочая среда
KV7, KV3: вода, морская вода, открытый воздух, а также жидкости слабой кислотности
KV9: природный газ



Особенности:задвижки диаметром DN 125, DN150, DN 200 рекомендуется использовать с передаточным механизмом (редукторный тип). «Баттерфляй»диаметром более DN 300 производится только с редуктором.

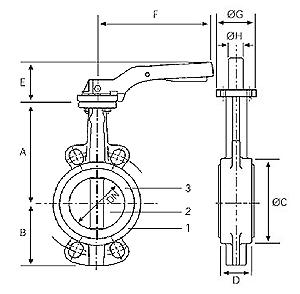

Габаритные размеры задвижки, мм

Габаритные размеры задвижки баттерфляй. фото

DN
A
B
ØC
D
E
25
121
53
66
33
32
32
121
57
73
33
32
40
130
61
82
33
32
50
136.5
77
95
43
32
65
142
87.5
100
46
32
80
158
95
127
46
32
100
180
107
152
52
32
125
192
121.5
180
56
42
150
215
144
207
56
42
200
241.5
171
260
60
50
250
280
205
315
62
32
300
310
235
370
78
32
350
337
256.6
418
78
45
400
357.3
303.3
470
102
60
450
380
385
525
114
60
500
426.3
392
575
127
65
600
616.5
513.5
693
154
70






Цена на "Баттерфляй" задвижку Ayvaz


Присоединение
Цена, грн
KV-7

KV-3

KV-9

DN25 (Ду25)
728
944
1042
DN32 (Ду32)
746
944
1067
DN40 (Ду40)
769
982
1067
DN50 (Ду50)
859
1064
1154
DN65 (Ду65)
986
1270
1339
DN80 (Ду80)
1131
1449
1520
DN100 (Ду100)
1461
2032
1957
DN125 (Ду125)
1981
2896
2665
DN150 (Ду150)
2293
3565
3168
DN200 (Ду200)
3609
6178
4967
DN250 (Ду250)
6595
10413
7852
DN300 (Ду300)
8706
15086
10721
DN250* (Ду250)
9336
12398
10279
DN300* (Ду300)
12132
16763
13733
DN350* (Ду350)
16355
25357
20938
DN400* (Ду400)
27329
41301
36757
DN450* (Ду450)
37560
47713
46767
DN500* (Ду500)
57509
79750
81062
DN600* (Ду600)
-

-

147708
* Баттерфляй поставляется в комплекте с ручным редуктором



Документация


Инструкция на задвижку "баттерфляй" KV-3

Инструкция на задвижку "баттерфляй" KV-7

Инструкция на задвижку "баттерфляй" KV-9
