Электромагнитные клапаны нержавеющие НЗ Е177

Посмотреть цены ↓



Электромагнитный нержавеющий клапан для пищевой промышленности, тип E177  – двухходовой нормально закрытый клапан непрямого действия с сервоприводной диафрагмой производства ACL s.r.l. (Италия). Клапан почти полностью выполнен из нержавеющей стали, корпус из нержавеющей стали AISI 316, а плунжер (движущаяся арматура) и сердечник ( фиксированная арматура) произведены из магнитной нержавеющей стали.

Для диафрагмы фирма ACL предлагает следующий выбор материалов: NBR (Buna, нитрил), FPM (FKM) и EPDM. Уплотнение нитрил для использования с воздухом (до 70 °С), водой (до 90 °С); FPM хорошо подходит для вакуумной и минеральной среды; EPDM подходит для жидкостей на основе воды, горячяя вода (пар до 140 °С) и жидкостей на основе гликоля, уплотнение не предназначено для использования с масляными жидкостями.


Электромагнитный клапан нержавеющий для пищевой промышленности E177 ACL. фото


Для этих клапанов подходит катушка серии 3. Компания ACL производит два класса данных катушек, пригодных для использования с типом 177 - те, у которых электрическая изоляция класса F позволяет использовать электромагнитный клапан в диапазоне температур окружающей среды от -10°C до +55°C, а катушки класса H - 10°C + 80°C. При соблюдении этих температур и напряжений, катушки рассчитаны на непрерывное обслуживание ED100%. Они совместимы со стандартными DIN-разъемами (коннекторами), при условии их использования защита рассчитана на IP65 с разъемом или IP00 без разъема. Для взрывоопасных зон - специальные взрывозащищенные катушки (тип 7), сертифицированные по ATEX, доступны для EExmII.

Желательное монтажное положение клапана - катушкой вверх.

Технические характеристики

Электромагнитному клапану требуется минимальный перепад давления между впускным и выпускным отверстиями - всего 0,15 бар (приблизительно 15 кПа). Максимально допустимое давление составляет 25 бар (для большинства сред), значение для пара уменьшено до 2,5 бар (манометрическое давление). Максимальная вязкость рабочей среды составляет 25 сСт (мм ²/с)



Код
Ø

Отв.,
мм

Kv,
м3/час

Перепад давл.,
бар
Номинальная
мощность
Катушка,
тип

Уплотнение
Мин.
Макс.
Перем. ток,
ВА
Пост. ток,
Вт

Пусковая
Дежурная
E177C...12///...
3/8"
12
2,2
0,15
15
12
8
6,5
3
NBR=B
(-10+90)

EPDM=E
(-10+140)

FPM=V
(-10+130)
E177D...12///...
1/2"
12
2,5
E177E...18///...
3/4"
18
5,5
13
E177F...25///...
1"
25
10,2
10
Пример: E177FE25///30B - уплотнение EPDM, катушка 24В перем. тока.


Дополнительные опции:
  • Ручной перезапуск
  • Взрывозащищенная катушка согласно ATEX - EExmII Series 7
  • Уплотнения, совместимые с пищевыми продуктами (молоко, пиво, соки, вода и т. д)
  • Исполнение с медленной закрывающейся диафрагмой
  • Версия для использования с кислородом
  • Кольцо покрытое серебром

Инструкция Электромагнитный клапан нержавеющий для пищевой промышленности Е177 ACL Сертификат ACL


Модель
Присоед.,
дюйм
Ду,
мм
Коэф. расхода Kv,
м3/час
Давление,
бар
Цена,
грн

Уплотнение FPM=V - для общего использования до 130°С. Хорошая устойчивость к высоким температурам, озону, кислороду, нефтепродуктам, тормозным жидкостям, бензину, углуводородам и многим другим химическим веществам.
E177CV12///...
3/8
12
2,2
0,15...15
6568
E177DV12///...
1/2
15
2,5
E177ЕV18///...
3/4
20
5,5
0,15...13
7913
E177FV25///...
1
25
10,2
0,15...10
10086
* NBR и EPDM уплотнение - цена по запросу



Электромагнитный клапан нержавеющий взрывозащищенный А177



Электромагнитный нержавеющий клапан взрывозащищенный, тип A177  – нормально закрытый двухходовой клапан непрямого действия во взрывозащищенном исполнении торговой марки ACL s.r.l. (Италия).

Клапан серии A177 оснащен взрывозащищенной катушкой, сертифицированной по: CESI 03 ATEX 344 ExII2G / D EEx "d" IIC T6. Наличие катушки eexd позволяет использовать клапан во взрывоопасных зонах с категорией 1, 2 и 3, в соответствии с системой классификации директив ATEX.

Корпус и крышка клапана изготовлены из нержавеющей стали AISI 316. Материал уплотнения: FPM (Вайтон). Катушка с взрывозащитой имеет электрическое резьбовое присоединение 1/2" NPT.

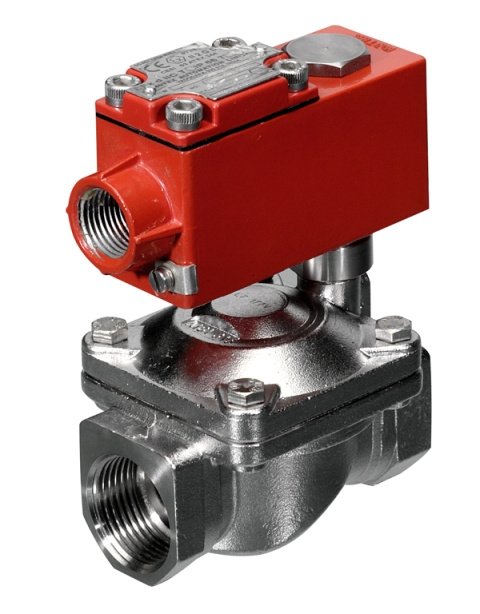

Электромагнитный клапан взрывозащищенный А177 ACL. Фото


Технические характеристики

Электромагнитный клапан нержавеющий, серии A177, имеет широкий диапазон рабочих давлений: минимальный перепад (вход-выход) давления 0,15 бар (2 psi) и максимально допустимое давление (по корпусу) составляет 25 бар. Максимальный рабочий перепад давления указан ниже для каждой модели (см. Таблицу). Серия A177 ACL может использоваться с любыми не взрывоопасными средами, совместимыми с материалами конструкции с максимальной вязкостью жидкости 25 сСт (мм ² / с).

Предпочтительное монтажное положение - катушкой электромагнита вверх.


Код
Ø

Отв.,
мм

Kv,
м3/час

Перепад давл.,
бар
Номинальная
мощность
Катушка,
тип

Уплотнение
Мин.
Макс.
Перем.,
ВА
Пост.,
Вт
A177CV12/1/... 3/8" 12 2,2 0,15 15 12 8
A6
FPM=V
(-10+130)
A177DV12/1/... 1/2" 12 2,5
A177EV18/1/... 3/4" 18 5,5 13
A177FV25/1/... 1" 25 10,2 10
Пример: A177EV18/1/A6C - уплотнение FPM, катушка 48В перем. тока.

Дополнительные опции:
  • Исполнение с медленно закрывающейся диафрагмой


Инструкция Электромагнитный клапан нержавеющий взрывозащищенный А107 Сертификат ACL


Модель
Присоед.,
дюйм
Ду,
мм
Коэф. расхода Kv,
м3/час
Давление,
бар
Цена,
грн

Уплотнение FPM=V (-10+130°C) - для общего использования. Хорошая устойчивость к высоким температурам, озону, кислороду, нефтепродуктам, тормозным жидкостям, бензину, углуводородам и многим другим химическим веществам.

A177CV12/1/...
3/8
12
2,2
0,15...15
по запросу
A177DV12/1/...
1/2
15
2,5
по запросу
A177EV18/1/...
3/4
20
5,5
0,15...13
по запросу
A177FV25/1/...
1
25
10,2
0,15...10
по запросу


Купить электромагнитный нержавеющий клапан для пищевой промышленности Е177 и электромагнитный клапан нержавеющий взрывозащищенный серии А177 ACL (Италия) с возможной доставкой по г.Киев, а также транспортными перевозчиками в любой регион Украины: Винница, Днепр, Донецк, Житомир, Запорожье, Ивано-Франковске, Кропивницкий, Кривой Рог, Луганск, Львов, Николаев, Одесса, Полтава, Ровно, Сумы, Тернополь, Черкассы, Чернигов, Черновцы, Харьков, Херсон, Хмельницкий и другие регионы.
