Электромагнитные клапаны для воды, жидких и газообразных сред

Посмотреть цены ↓
Электромагнитные клапаны непрямого действия





Клапан электромагнитный непрямого действия нормально закрытый E107 и взрывозащищенный A107

•  Номинальный проход, дюйм: 1/4" - 3"
Клапан электромагнитный нормально закрытый E107 ACL
•  Материал корпуса: латунь
•  Уплотнения: NBR (-10+90°C), EPDM (-10+140°C), FPM (-10+130°C)
•  Максимальное давление: 25 бар
•  Давление среды: 0,15...25 бар
•  Бренд: ACL (Италия)

Цена:

1/4" - 960 грн ÷ 3" - 19363 грн.



Клапан электромагнитный поршневого типа непрямого действия E119 (NC) и E219 (NO)

•  Номинальный проход, дюйм: 3/8" - 1/2"
Клапан электромагнитный поршневого типа E119 ACL
•  Материал корпуса: латунь
•  Уплотнения: FPM/PTFE (-10+130°C), PTFE (-10+180°C)
•  Максимальное давление: 60 бар
•  Давление среды: 1...50 бар
•  Бренд: ACL (Италия)

Цена:

тип 119: 3/8" - 1952 грн. ... 1/2" - 2225 грн.

тип 219: 3/8" - 2079 грн. ... 1/2" - 2288 грн.



•  Номинальный проход, дюйм: 3/8" - 1/2"
•  Среда: вода, воздух
Клапан электромагнитный высокого давления E123 ACL
•  Материал корпуса: латунь
•  Уплотнения: PTFE (-10+95°C)
•  Максимальное давление: 200 бар
•  Давление среды: 1...150 бар
•  Бренд: ACL (Италия)

Цена:

по запросу


Клапан электромагнитный нержавеющий непрямого действия нормально закрытый E177

•  Номинальный проход, дюйм: 3/8" - 1"
Клапан электромагнитный нержавеющий непрямого действия E177 ACL
•  Материал корпуса: нержавеющая сталь AISI 316
•  Уплотнения: NBR (-10+90°C), EPDM (-10+140°C), FPM (-10+130°C)
•  Максимальное давление: 25 бар
•  Давление среды: 0,15...15 бар
•  Бренд: ACL (Италия)

Цена:

3/8" - 6568 грн. ... 1" - 10086 грн.


Клапан электромагнитный непрямого действия нормально открытый E207

•  Номинальный проход, дюйм: 1/4" - 3"
Клапан электромагнитный нормально открытый E207 ACL
•  Материал корпуса: латунь
•  Уплотнения: NBR (-10+90°C), EPDM (-10+140°C), FPM (-10+130°C)
•  Максимальное давление: 25 бар
•  Давление среды: 0,15...15 бар
•  Бренд: ACL (Италия)

Цена:

1/4" - 1310 грн. ... 3" - 19658 грн



•  Номинальный проход, дюйм: 3/8" - 1"
Клапан электромагнитный нержавеющий непрямого действия E277 ACL
•  Материал корпуса: нержавеющая сталь AISI 316
•  Уплотнения: NBR (-10+90°C), EPDM (-10+140°C), FPM (-10+130°C)
•  Максимальное давление: 25 бар
•  Давление среды: 0,15...15 бар
•  Бренд: ACL (Италия)

Цена:

3/8" - 7225 грн. ... 1" - 11095 грн


Электромагнитные клапаны прямого действия






Клапан электромагнитный прямого действия нормально закрытый E106 и E109

•  Номинальный проход, дюйм:
    тип 106: 1/8" - 1/2"
    тип 109: 3/8" - 3/4"
Клапан электромагнитный прямого действия E106 ACL
•  Материал корпуса: латунь
•  Уплотнения: NBR (-10+90°C), EPDM (-10+140°C), FPM (-10+130°C), PTFE (-10+160°C)
•  Максимальное давление:
    тип 106 - 80 бар
    тип 109 - 5 бар
•  Давление среды:
    тип 106 - 0...80 бар
    тип 109 - 0...0,8 бар
•  Бренд: ACL (Италия)

Цена:

тип 106(type2): 1/8" - 917 грн. ... 1/2" - 1020 грн

тип 109(type2): 3/8" - 1482 грн. ... 3/4" - 1719 грн




•  Номинальный проход, дюйм: 1/4" - 1/2"
Клапан электромагнитный нержавеющий прямого действия E110 ACL
•  Материал корпуса: нержавеющая сталь
•  Уплотнения: NBR (-10+90°C), EPDM (-10+140°C), FPM (-10+130°C), PTFE (-10+160°C)
•  Максимальное давление:
    тип 110 - 100 бар
    тип 210 - 50 бар
•  Давление среды:
    тип 110 - 0...50 бар
    тип 210 - 0...16 бар
•  Бренд: ACL (Италия)

Цена:

тип 110(type2): 1/4" - 1896 грн. ... 1/2" - 2065 грн

тип 210(type2): 1/4" - 2690 грн. ... 1/2" - 2880 грн



•  Номинальный проход, дюйм: 1/8" - 1/2"
Клапан электромагнитный прямого действия нормально открытый E206 ACL
•  Материал корпуса: латунь
•  Уплотнения: NBR (-10+90°C), EPDM (-10+140°C), FPM (-10+130°C)
•  Максимальное давление: 50 бар
•  Давление среды: 0...23 бар
•  Бренд: ACL (Италия)

Цена:

1/8" - 1282 грн. ... 1/2" - 1328 грн


Электромагнитные клапаны комбинированного действия







•  Номинальный проход, дюйм: 3/8" - 1"
Клапан электромагнитный комбинированного действия E108 ACL
•  Материал корпуса: латунь
•  Уплотнение: FPM (-10+130°C)
•  Максимальное давление: 25 бар
•  Давление среды: 0...12 бар
•  Бренд: ACL (Италия)

Цена:

 3/8" - 1561 грн. ... 1" - 2969 грн



Электромагнитные клапаны трехходовые прямого действия







•  Номинальный проход, дюйм:
    тип 306: 1/8" - 1/4"
    тип 320...325: 1/4"
•  Тип: нормально закрытый (NC), нормально открытый (NO), универсальный (U)
Электромагнитный клапан трехходовой прямого действия E323 ACL
•  Материал корпуса: латунь, алюминий, нержавеющая сталь
•  Максимальное давление: перепад давления ∆Р + 10%
•  Давление среды:
    тип 306: 0...20 бар
    тип 320...325: 0...9 бар
•  Бренд: ACL (Италия)

Цена:

тип 306: 1/8" - 1076 грн. ... 1/4" - 1076 грн

тип 320...323: 1/4" - 2587 грн. ... 1/4" - 2690 грн



Клапаны с пневмоприводом




Клапан с пневмоприводом нормально закрытый P150-152

Клапан с пневмоприводом отсечной P150-152  ACL

•  Номинальный проход, дюйм: 1/2" - 1"
•  Материал корпуса: нержавеющая сталь AISI 316
•  Материал привода: нержавеющая сталь AISI 316
•  Уплотнения: PTFE (-40+180°C)
•  Температура окружающей среды: -10 +60°C
•  Максимальное давление: 40 бар
•  Давление среды: 0...25 бар
•  Бренд: ACL (Италия)

Цена:

1/2" - 5661 грн. ... 1" - 7051 грн.



Клапан с пневмоприводом отсечной P170-171-172  ACL

•  Номинальный проход, дюйм: 1/2" - 2"
•  Материал корпуса: нержавеющая сталь AISI 316
•  Материал привода: полиамид 66 с 30% стекловолокна
•  Уплотнения: PTFE (-40+180°C)
•  Температура окружающей среды: -10 +60°C
•  Максимальное давление: 40 бар
•  Давление среды: 0...35 бар
•  Бренд: ACL (Италия)

Цена:

1/2" - 4320 грн. ... 2" - 11348 грн



Клапан с пневмоприводом отсечнойнормально открытый P270  ACL

•  Номинальный проход, дюйм: 1/2" - 2"
•  Материал корпуса: нержавеющая сталь AISI 316
•  Материал привода: полиамид 66 с 30% стекловолокна
•  Уплотнения: PTFE (-40+180°C)
•  Температура окружающей среды: -10 +60°C
•  Максимальное давление: 40 бар
•  Давление среды: см. инструкцию
•  Бренд: ACL (Италия)

Цена:

1/2" - 4320 грн. ... 2" - 11348 грн


Дополнительное оборудование




Таймер для электромагнитного клапана

Таймер электромагнитного клапана ACL
•  Временные шкалы:
   Время ON 0,5-10 сек
   Время OFF 0,5-45 мин
•  Температура окружающей среды: -15 +50°C
•  Напряжение: 24 – 240В AC/DC 50/60 Гц
•  Коммутируемый ток: 1А
•  Класс защиты: IP65
•  Бренд: ACL (Италия)

Цена:  1428 грн.


Электромагнитные катушки

Катушка электромагнитная тип 5 ACL
•  Диаметр отверстия: 10,2 и 13,2мм;
•  Напряжение:
   постоянный ток, DC: 12В, 24В, 48В
   переменный ток, AC: 12В, 24В, 48В, 110В, 220-230В, 380В
•  Класс защиты:  F (-10 + 55°С) и H ( -10 + 80°С)
•  Бренд: ACL (Италия)

Цена:

type 2 type 3 type 4 type 5 type 7 (EEx)
351 грн. 249 грн. 373 грн. 561 грн. 2598 грн.




Электромагнитные клапаны ACL s.r.l. (Италия) применяются в самых разных отраслях промышленности: водоподготовка, электроприборы, промышленный процесс, отопление и кондиционирование, медицинское оборудование, автомобильная, текстильная, пищевая, пневматическая и многие другие. Точное проектирование деталей и качественные материалы, в сочетании с тщательным тестированием, гарантируют продолжительный срок эксплуатации.

Электромагнитный клапан - это устройство для управления рабочей средой под давлением в трубопроводе.
Его действие заключается в том, чтобы открывать / закрывать проходное отверстие плунжером, на который воздействует магнитное поле электромагнитной катушки или усилением за счет давления рабочей среды и мембраны.

Клапан электромагнитный

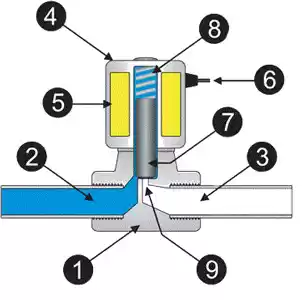

Основные компоненты электромагнитного клапана:
1. Корпус клапана, который состоит из впускного и выпускного отверстия, а также седла.
2. Арматурная трубка с сердечником, на которую устанавливается катушка.
3. Плунжер, который скользит внутри арматурной трубки и в некоторых случаях служит уплотнением.
4. Катушка электромагнитная, которая создает магнитное поле, необходимое для перемещения плунжера.


Основные типы электромагнитных клапанов по принципу работы




Двухходовой электромагнитный клапан с сервоусилением (непрямого действия)


Электромагнитные клапаны непрямого действия ACL доступны с присоединительными размерами 1/4"... 3". При больших диаметрах статическое давление рабочей среды увеличивается, и необходимо, чтобы магнитное поле, создаваемое катушкой, способно было справится с ним. Это достигается за счет использования сервоуправляемого действия в клапане. При этом варианте конструкции давление среды помогает удерживать уплотнение главного клапана.

клапан электромагнитный непрямого действия нормально закрытый

Нормально-закрытый клапан (2/2 NC) имеет впускное и выпускное отверстие в корпусе. Когда соленоид не находится под напряжением, поток блокируется основным уплотнением, которое может быть либо диафрагма, либо поршень. В этом режиме среда течет через небольшое отверстие в диафрагме или поршне и помогает удерживать клапан закрытым. Когда на электромагнитную катушку подается напряжение, открывается пилотное отверстие, позволяющее среде выйти из полости над основным уплотнением и открыть главный клапан.

Этот тип требует минимального перепада давления для работы, иначе поток среды через клапан будет минимальным или клапан просто не откроется.

клапан электромагнитный непрямого действия нормально открытый

Нормально-открытый клапан (2/2 NO) имеет впускное и выпускное отверстие в корпусе. При больших диаметрах статическое давление рабочей среды увеличивается, и все еще необходимо, чтобы магнитное поле, создаваемое соленоидной катушкой, способно было справляться с ним. В этой конструкции давление среды помогает удерживать открытым основной клапан. Когда катушка без напряжения, поток не перекрывается основным уплотнением, которое может быть либо диафрагмой, либо поршнем. В этом режиме среда течет через небольшое отверстие в диафрагме или поршне и помогает удерживать клапан открытым. Когда на катушку подается напряжение, пилотное отверстие закрывается и рабочая среда из полости над основной мембранной перестает попадать в выходной трубопровод, что приводит к закрыванию мембраны главного клапана.

Эта конструкция требует минимального перепада давления для работы, иначе клапан просто не закроется.



Двухходовой электромагнитный клапан прямого действия


Двухходовой клапан имеет впускное и выпускное присоединительное отверстие в корпусе.

Клапан электромагнитный прямого действия нормально закрытый

Нормально-закрытый (2/2 NC).
При этом варианте рабочая среда не протекает через клапан, а перекрыта плунжером, который прижат пружиной. При включении напряжения электромагнитная катушка поднимает плунжер и среда двигается к выпускному отверстию.

Клапан электромагнитный прямого действия нормально открытый

Нормально-открытый (2/2 NO).
При этом варианте отверстие открыто, рабочая среда направляется от впускного отверстия к выпускному. При подаче напряжения отверстие закрывается. Операция в обоих случаях зависит только от магнитного поля, создаваемого соленоидной катушкой.

Эти клапаны способны работать при нулевом давлении.



Клапан электромагнитный с принудительным подъемом мембраны



Клапан электромагнитный с принудительным подъемом мембраны

Нормально-закрытый клапан (2/2 NC) с принудительно поднимаемой диафрагмой (тип 108), имеет впускное и выпускное отверстие в корпусе. В этих моделях плунжер механически прикреплен к диафрагме и управляет центральным пилотным отверстием и ходом основного уплотнения, что позволяет ему работать при нулевом перепаде давления.



Угловые клапаны отсечные с пневмоприводом


 Клапан угловой отсечной с пневмоприводом

Этот тип управляется рабочей средой (сухой или влажный воздух, газы или нейтральные жидкости), подаваемой на пневмопривод с помощью пилотного клапана. Шток соединяет закрывающее устройство с управляющим элементом исполнительного механизма. Пружина, действующая на элемент управления, заставляет закрывающееся устройство опускаться в закрытое положение на седло клапана. Для открытия на привод подается управляющая среда, которая преодолевает силу пружины и поднимает шток в открытое положение.

Клапаны с пневмоприводом в основном подходят для загрязненных или очень вязких технологических жидкостей, перегретого пара (180°С).



Трехходовой электромагнитный клапан прямого действия


Трехходовой клапан имеет впускное и выпускное присоединительное отверстие в корпусе, а третье присоединительное отверстие находится в арматурной трубке («выхлоп»).

Трехходовой электромагнитный клапан прямого действия нормально закрытый

Нормально-закрытый (3/2 NC).
При этом варианте среда не пропускается через впускное отверстие, так как плунжер прижат к седлу пружиной. Но среда из выходного трубопровода выводится через «выхлоп». При подключении к электросети впускное отверстие открывает подачу рабочей среды, а «выхлоп» закрывается.

Трехходовой электромагнитный клапан прямого действия нормально открытый

Нормально-открытый (3/2 NO).
В этом исполнении отверстие открыто, рабочая среда направляется от впускного отверстия к выпускному, а «выхлоп» закрыт. При подключении к электросети впускное отверстие закрывается, в то же время «выхлоп» открывается и соединяется с выходным трубопроводом. В обоих случаях операция зависит только от магнитного поля, создаваемого соленоидной катушкой.

Трехходовые электромагнитные клапаны могут работать при нулевом давлении.
