Антивибрационные газовые компенсаторы

Посмотреть цены ↓

Антивибрационные компенсаторы газовые (Giuliani Anello):

Вставки компенсирующие антивибрационные GA и GAF. фото  Газовые антивибрационные компенсаторы с резьбовым (GA) и фланцевым (GAF) соединением являются очень полезной деталью во время сборки газовых линий. Их желательно устанавливать перед горелками любого газоиспользующего оборудования. Антивибрационные компенсаторы защищают от нежелательных напряжений из-за несоосности при сборке газопроводов, передаче вибраций по газовой линии, облегчают сам монтаж (допустимый угол поворота °).

GA - компенсаторы резьбовые изготовлены из нержавеющей стали (гофра из нержавеющей стали марки Aisi 321, а резьба из нержавеющей стали Aisi 304). GAF - фланцевые компенсаторы: гофрированная часть из нержавеющей стали марки Aisi 321, а фланцы из углеродистой стали. Все части компенсаторов, контактирующие с газом, изготовлены из нержавеющей стали в соответствии со стандартом DIN . Фланцы компенсатора свободно вращаются, это упрощает монтаж, а также предотвращает нежелательное скручивание компенсатора при установке.



Технические характеристики

Соединение
Резьба Rp UNI-ISO 7/1 от 1/2" до 2"
Фланцы ISO 7005-2 DN65 - DN150
Рабочая температура
-20°С / +60°С
Робочее давление
3 бар (проверочное 4 бара)
Рабочая среда
Природный газ (группа Н - метана), городской газ (бытовой), сжиженный газ (СНГ) и неагрессивные газы



Инструкция GA GAF



Цена на газовые антивибрационные компенсаторы GA


Модель
Присоединение
Цена, грн

Муфтовые

GA1556
1/2"
1187
GA1544
3/4"
1457
GA1545
1"
1743
GA1546
1" 1/4
1923
GA1547
1" 1/2
2251
GA1548
2"
2701
Фланцевые

GAF212
DN65
6670
GAF300
DN80
8880
GAF400
DN100
9043
GAF500
DN125
20010
GAF600
DN150
22465



Антивибрационная вставка газовая GDA


Газовая антивибрационная вставка GDA состоит из гибкого элемента (гофры) и фитингов по концам (резьба или фланцы), предназначена для поглощения тепловых расширений и вибраций.

Антивибрационная вставка газовая GDA резьбовая. фото Антивибрационная вставка газовая GDA фланцевая
Применение.

Антивибрационные вставки серии GDA в основном используются в качестве вспомогательного оборудования при строительстве линии подачи воздуха (продувка) или перед газовой горелкой, с максимальным давлением среды не более 0,5 бар.
Возможно использование вставок даже в тех случаях, когда необходимо компенсировать небольшие смещения деталей трубопровода из-за тепловых расширений.

Монтаж.

Антивибрационные вставки серии GDA следует монтировать в линию подачи газа между запорным клапаном, контрольным манометром и фильтром. Вставки GDA подходят для поглощения осевых, угловых или боковых смещений и не должны выполнять никаких других функций. Испытание должно проводиться при давлении, не превышающем 1,5 номинального давления (PN).

Чрезмерная скорость жидкости внутри вставки может создавать турбулентность, в этих случаях целесообразнее использовать муфту с большим диаметром.


Технические характеристики

Соединение
Резьба коническая Rp UNI-ISO 7/1 от 1/2" до 2"
Фланцы EN 1092 PN16 DN65 - DN100
Рабочая температура
-20°С / +250°С
Давление
0,5 бар
Рабочая среда
Природный газ (группа Н - метана), городской газ (бытовой), сжиженный газ (СНГ) и неагрессивные газы
Материал
Резьбовые:
Резьба
нержавеющая сталь AISI 304
Гофра
нержавеющая сталь AISI 321/316L
Фланцевые:
Фланцы
оцинкованная углеродистая сталь S235JR
Гофра
нержавеющая сталь AISI 321/316L



Габаритные размеры

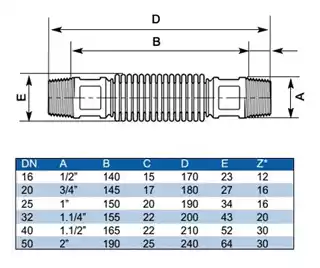

Антивибрационная вставка газовая GDA резьбовая габаритные размеры

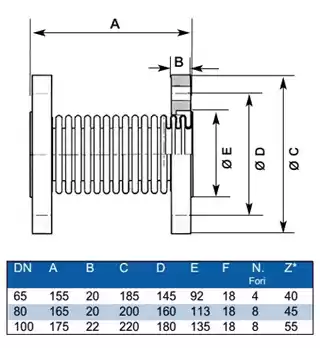

Антивибрационная вставка газовая GDA фланцевая габаритные размеры



Цена на газовую антивибрационную вставку GDA


Модель
Присоединение
Цена, грн

Муфтовые

GDA15
1/2"
507
GDA20
3/4"
598
GDA25
1"
745
GDA32
1" 1/4
1015
GDA40
1" 1/2
1129
GDA50
2"
1596
Фланцевые

GDA65
DN65
3069
GDA80
DN80
3846
GDA100
DN100
4788
