Электромагнитные клапаны газовые


Клапан электромагнитный газовый нормально открытый с ручным взводом EVRM-NA Elektrogas

Клапан электромагнитный газовый с ручным взводом EVRM-NA Elektrogas

•  Номинальный проход Ду (Dn): 15-300 мм
•  Присоединение: муфтовое / фланцевое
•  Материал корпуса: латунь / алюминий
•  Температура окружающей среды: -15 +60°C
•  Напряжение: 230 или 110 Vac 50/60Hz; 12 или 24 Vac/dc
•  Рабочее давление: 0,5 / 6 бар

Подробнее >>>



Клапан электромагнитный газовый нормально открытый с ручным взводом MSV Giuliani Anello

Клапан электромагнитный газовый с ручным взводом MSV Giuliani Anello

•  Номинальный проход Ду (Dn): 15-300 мм
•  Присоединение: муфтовое / фланцевое
•  Материал корпуса: латунь / алюминий
•  Температура окружающей среды: -20 + 60°С; -15+ 60°С (DN200-300)
•  Напряжение: 230 или 24 VAC 50/60 Гц; 12 VDC; 24 VDC только для фланцевых моделей
•  Рабочее давление: 0,5 / 6 бар




Клапан электромагнитный газовый нормально открытый с ручным взводом MSVO Giuliani Anello

Клапан электромагнитный газовый с ручным взводом MSVO Giuliani Anello

•  Номинальный проход Ду (Dn): 15-25мм
•  Присоединение: муфтовое
•  Материал корпуса: латунь
•  Температура окружающей среды: -20 + 60°С
•  Напряжение: 230 или 24 VAC 50/60 Гц; 12 VDC
•  Рабочее давление: 0,5 / 6 бар

Подробнее >>>




Клапан электромагнитный для газа нормально закрытый с ручным взводом EVRM-NC Elektrogas

Клапан электромагнитный газовый с ручным взводом EVRM-NC Elektrogas

•  Номинальный проход Ду (Dn): 15-300 мм
•  Присоединение: муфтовое / фланцевое
•  Материал корпуса: латунь / алюминий
•  Температура окружающей среды: -15 +60°C
•  Напряжение: 230 или 110 VAC 50/60 Гц; 24 или 12 VAC/DC
•  Рабочее давление: 0,5 / 6 бар



Клапан электромагнитный нормально закрытый для газа с ручным взводом EV Giuliani Anello

Клапан электромагнитный газовый с ручным взводом EV Giuliani Anello

•  Номинальный проход Ду (Dn): 15-300 мм
•  Присоединение: муфтовое / фланцевое
•  Принцип действия: нормально закрытый (НЗ)
•  Тип клапана: с ручным взводом
•  Материал корпуса: латунь / алюминий
•  Температура окружающей среды: -20 + 60°С; -15°+ 60°С (DN200-300)
•  Напряжение: 230 VAC 50/60 Гц; 24 VAC 50/60 Гц; 12 VDC; 24 VDC только для фланцевых моделей
•  Рабочее давление: 0,5 / 6 бар
•  Бренд: Giuliani Anello



Электромагнитный клапан отсекатель газовый нормально закрытый с ручным взводом EVO Giuliani Anello

Клапан электромагнитный газовый EVO Giuliani Anello

•  Номинальный проход Ду (Dn): 15-25 мм
•  Присоединение: муфтовое / фланцевое
•  Материал корпуса: латунь
•  Температура окружающей среды: -15 +60°C
•  Напряжение: 230 Vac 50/60Гц; 24 Vac 50/60Гц; 12 Vdc
•  Рабочее давление: 0,5 / 6 бар

Подробнее >>>




Клапан автоматический газовый нормально закрытый VMR Elektrogas

Клапан автоматический электромагнитный газовый VMR Elektrogas

•  Номинальный проход Ду (Dn): 15-150 мм
•  Присоединение: муфтовое / фланцевое
•  Тип клапана: автоматический
•  Материал корпуса: латунь / алюминий
•  Температура окружающей среды: -15 +60°C
•  Напряжение: 230 Vac 50/60Гц; 110 Vac 50/60Гц; 24 Vac/dc; 12 Vac/dc
•  Рабочее давление: 0,2 / 0,36 / 0,5 / 6 бар

Подробнее >>>



Клапан автоматический для газа нормально закрытый GSAV-R Giuliani Anello

Клапан автоматический электромагнитный газовый GSAV-R Giuliani Anello

•  Номинальный проход Ду (Dn): 15-50 мм
•  Присоединение: муфтовое
•  Тип клапана: автоматический
•  Материал корпуса: алюминий
•  Температура окружающей среды: -20 + 60°С
•  Напряжение: 230 Vac 50/60Гц
•  Рабочее давление: 0,5 бар

Подробнее >>>


Клапан автоматический газовый нормально закрытый GSAVO Giuliani Anello

Клапан автоматический электромагнитный газовый GSAVO Giuliani Anello

•  Номинальный проход Ду (Dn): 15 мм
•  Присоединение: муфтовое
•  Тип клапана: автоматический
•  Материал корпуса: латунь
•  Температура окружающей среды: -20 + 60°С
•  Напряжение: 230 Vac 50/60 Гц
•  Рабочее давление: GSAVO15 - 200 мбар, GSAVO15/08В - 800 мбар





Клапан автоматический газовый нормально открытый VMRNA Elektrogas
Клапан автоматический газовый нормально открытый VMRNA Elektrogas

•  Номинальный проход Ду (Dn): 20-25 мм
•  Присоединение: муфтовое
•  Тип клапана: автоматический
•  Материал корпуса: алюминий
•  Температура окружающей среды: -15 +60°C
•  Напряжение: 230 Vac 50/60Гц; 110 Vac 50/60Гц
•  Рабочее давление: 500 мбар




Клапан автоматический газовый с медленным открытием нормально закрытый VML Elektrogas

Клапан автоматический электромагнитный газовый VML Elektrogas

•  Номинальный проход Ду (Dn): 15-80 мм
•  Присоединение: муфтовое / фланцевое
•  Тип клапана: автоматический
•  Время открытия: настраиваемое
•  Материал корпуса: алюминий
•  Температура окружающей среды: -15 +60°C
•  Напряжение: 230 VAC 50/60 Гц; 110 VAC 50/60 Гц; 24 VAC/DC
•  Рабочее давление: 0,2 / 0,36 / 0,5 бар

Подробнее >>>




Клапан с гидравлическим электроприводом нормально закрытый VMH Elektrogas

клапан с гидравлическим приводом VMH Elektrogas

•  Номинальный проход Ду (Dn): 65-200 мм
•  Присоединение: фланцевое
•  Тип клапана: автоматический
•  Материал корпуса: алюминий
•  Температура окружающей среды: -15 +60°C
•  Напряжение: 230 VAC 50/60 Гц; 110 VAC 50/60 Гц
•  Рабочее давление: 0,2 - 1,6 бар

Подробнее >>>




Клапан комбинированный газовый VMM Elektrogas

Клапан комбинированный электромагнитный газовый VMM Elektrogas

•  Номинальный проход Ду (Dn): 20-80 мм
•  Присоединение: муфтовое / фланцевое
•  Принцип действия: нормально закрытый (НЗ)
•  Тип клапана: автоматический
•  Материал корпуса: алюминий
•  Температура окружающей среды: -15 +60°C
•  Напряжение: 230 Vac 50/60Гц; 110 Vac 50/60Гц; 24 Vac/dc
•  Рабочее давление: 0,2 или 0,5 бар
•  Бренд: Elektrogas

Подробнее >>>



Компания ООО «Италгаз» является официальным представителем в Украине продукции итальянских брендов Guiliani Anello и Elektrogas.

Электромагнитный клапан для газа - это устройство, которое предназначено для отсечения потока природного газа при аварийных ситуациях. Изменение положения клапана обеспечивается подачей электрической энергии (220 В, 110 В, 24 В, 12 В, переменного или постоянного тока) на электромагнитную котушку.

Данный тип клапанов, применяемых в системах газовой безопасности, широко распространен в нашей стране параллельно с устройствами обнаружения землетрясений и устройствами газовой сигнализации и является системой, отключающей поток газа.

быстродействующий предохранительный газовый клапан в системе

Предохранительные газовые клапаны отсекатели в основном изготавливаются из алюминия (силумина) или латуни, из-за низкого рабочего давления. Подходят для различных неагрессивных газов, включая природный газ, пропан и сжиженный нефтяной газ (LPG).


Основные типы электромагнитных клапанов для газа


Электромагнитный предохранительный газовый клапан с ручным взводом:
  • Нормально-закрытый клапан с ручным взводом (NC)
  • Нормально-открытый клапан с ручным взводом (NO)
Электромагнитный автоматический газовый клапан:
  • Нормально-закрытый автоматический клапан (NC)
  • Нормально-открытый автоматический клапан (NO)

С ручным взводом

Этот тип клапана перекрывает подачу газа при получении сигнала на отключение от сигнализатора газа или с пульта управления и не включает его, пока он не будет запущен вручную (нажатием или вытягиванием в зависимости от выбранной модели). Таким образом, он предназначен для определения причины утечки газа пользователем и восстановления газоснабжения только при этом условии.

Отсекающие газовые клапаны бывают двух типов: "Нормально открытые" и "Нормально закрытые".


Нормально-открытый клапан с ручным взводом (NO)


Клапан под названием "Нормально открытый" позволяет работать до тех пор, пока отсутствует напряжение питания катушки. При отключении газа катушка включается, а газ выключается путем подачи напряжения на катушку от релейного выхода системы газовой сигнализации, который кодируется как NA или NO.

Такие газовые клапаны не имеют постоянного напряжения питания на катушке и только кажутся выгодными с точки зрения срока службы катушки, поскольку они находятся в обесточенном состоянии, но они имеют недостаток в том, что могут считаться небезопасными в некоторых ситуациях, например, при аварийном отключении электроэнергии клапан не перекроет газ, так как отсутствует напряжение.

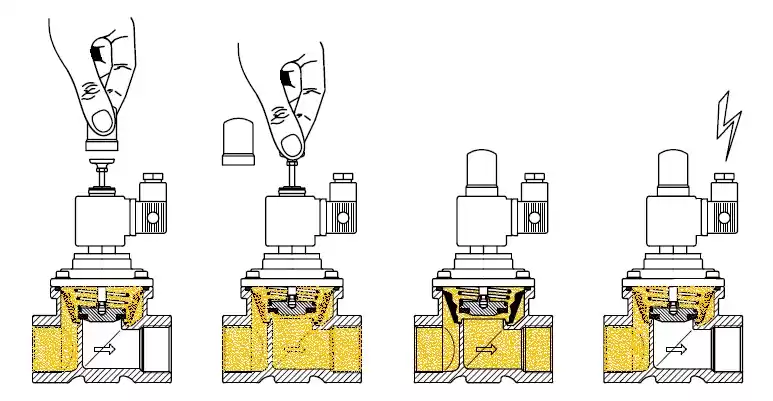

Нормально-открытый газовый клапан с ручным взводом

Описание действий по работе с нормально-открытым клапаном: снимаем защитный колпачок, взводим затвор вверх до его фиксации, одеваем назад колпачок. При подаче питания клапан закрывается, чтобы снова его «включить» повторите процедуру описанную выше.


Нормально-закрытый клапан с ручным взводом (NC)


В обесточенном состоянии клапан отсекатель закрытый, благодаря усилию пружины, которая давит на шток. Для перевода клапана в открытое состояние, необходимо подать питание на катушку и потянуть вверх (взвести) шток. После того как шток зафиксировался в верхнем положении, клапан находится в открытом состоянии и не закрывается.

При срабатывании сигнализатора газа или при отключении электропитания, клапан моментально закрывается (меньше 1 сек) и находится в таком положении до момента устранения причин отключения. Недостатком данного вида клапана, является то что катушка постоянно находится под напряженим, что сопровождается ее сильному нагреву (до 60…70 град).

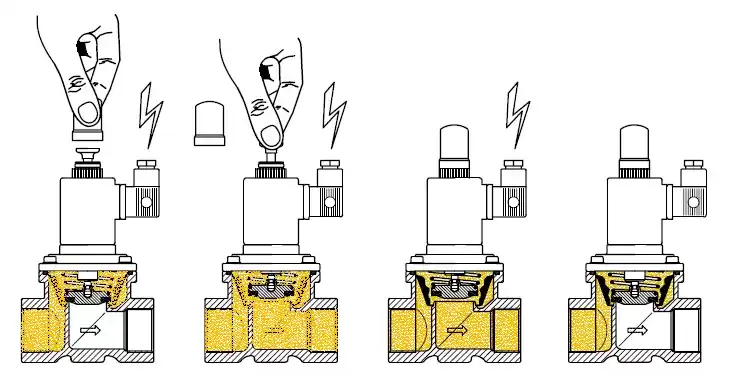

Нормально-закрытый клапан с ручным взводом

Описание действий при работе с нормально-закрытым клапаном: подаем питание на катушку, снимаем защитный колпачок, взводим затвор вверх до его фиксации, одеваем назад колпачок. При отключении питания клапан закрывается, чтобы снова его запустить повторите выше описанную процедуру.


Автоматические газовые клапаны


Автоматические газовые электромагнитные клапаны используются для обеспечения безопасности и контроля газа, а также перекрытия подачи газа в газопроводах.

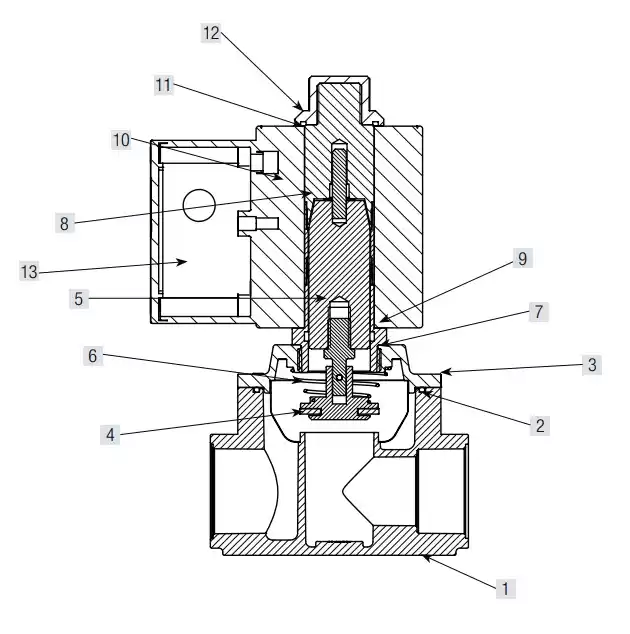

Автоматические газовые клапаны - основные узлы

1-Корпус; 2,7,9,11- Уплотнительное кольцо; 3-Крышка; 4-Уплотнительная прокладка; 5-Плунжер; 6-Пружина; 8-Пилот; 10-Катушка; 12-Блокировочное кольцо; 13-Коннектор.


Автоматические газовые клапаны также бывают двух типов: "Нормально открытые" и "Нормально закрытые".


Нормально-закрытый автоматический газовый клапан (NC)


Газовый электромагнитный клапан нормально закрытый, который открывается автоматически при подаче питания на катушку и закрывается автоматически при его отсутствии.
Этот тип устройства подходит для отключения воздуха или газа, необходимого в газовых горелках, атмосферных газовых котлах, промышленных печах и других газопотребляющих устройствах.


Нормально-открытый автоматический газовый клапан (NO)


Нормально открытый электромагнитный клапан представляет собой автоматический клапан сброса давления для газовых горелок и газовых приборов в сбросные трубопроводы. Клапан является предохранительным устройством, которое быстро блокирует поток газа, когда контролируемое им давление достигает предварительно установленного предела из-за любых аномалий в системе.



Компания «Италгаз» предлагает огромный ассортимент газовых электромагнитных клапанов стандарта EN161, подходящих для применения в котельных, топках, термообработке, производстве электроэнергии и т.д. Мы можем предложить типоразмеры резьбовых клапанов от 1/2" до 2" и фланцевых от DN40 до DN300, автоматические или с ручным взводом, диапазон давления от 200 мбар до 6 бар. В дополнение к стандарту EN161, мы можем предложить газовые электромагнитные клапаны для установки во взрывоопасных зонах с сертификатами ATEX и для применения в зонах 1 и 2 категории 2 и 3.
