Четырёхходовой смесительный клапан с сервоприводом De Pala

Посмотреть цены ↓

Четырехходовой смесительный клапан - это элемент системы отопления, который используется при обвязке твердотопливного котла. Для корректной работы котла на твердом топливе разница температур теплоносителя, между подающим и обратным трубопроводом, не должна превышать 10-15 °C.

При несоблюдении данной рекомендации на внутренних стенках теплообменника будет образовываться конденсат, который приводит к низкотемпературной коррозии. Чтобы исключить данное воздействий на теплообменник используют четырехходовый смесительный клапан.


Клапан четырёхходовой смесительный муфтовый De Pala       Клапан четырёхходовой смешивающий фланцевый De Pala


Присоединяемые сервоприводы для модулируемого управления

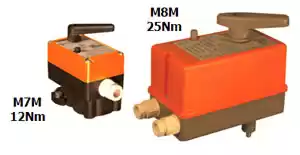

Сервопривод (электропривод) крана 3-х и 4-хходов De Pala. фото
После установки смешивающий клапан может быть моторизирован посредством установки на него электропривода – двунаправленного шагового с трёхпроводным управлением (открытие-закрытие-нейтраль), питание 220 или 24 В пер., или с пропорциональным управлением, питание 24 В пер.


Монтаж. Проводить монтаж каждого клапана нужно аккуратно, следя за соосностью присоединяемых труб. Излишнее напряжение на изгиб может привести к блокировке ротора.

Для того, что бы можно было присоединить сервопривод к клапану, он должен быть установлен вертикально или горизонтально с вверх смотрящим сервоприводом.


Технические характеристики


Кран
Материал корпуса
латунь (резьбовые 3/4” и 1”)
чугун (резьбовые 1”1/4 ... 2” и фланцевые DN40 ... DN100)
Давление 6 бар
Рабочая среда вода или другая жидкость совместимая с PTFE и EPDM
Температура рабочей среды 2 °C + 110 °C



Схема работы четырехходового клапана


схема работы четырехходового клапана De Pala

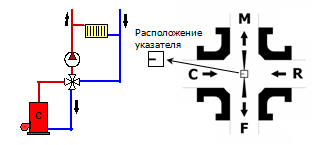

4-хходовой смесительный клапан, может быть установлен, как показано на рис.

Вода бойлера (C) смешиваеться с водой обратки (R) и идет на подачу (M) и рециркуряцию (F).

Важно, что показанное расположение постоянно обеспечивает расход в контуре рециркуляции - это условие хорошей работы системы.



Цена на четырехходовой смесительный клапан


Модель DN
KV,
м3
Модель сервопривода
Цена,
грн

3-хпров. 0 ÷ 10 В 4 ÷ 20 мА
Резьбовые модели
304GR 3/4” 11.7
M7BE8
M7CE8
P7BE8
P7CE8
M7MV8
M7MV8L
M7MA8
M7MA8L
1779
314GR 1” 16.0 1779
324GR 1” 1/4 21.8 2080
344GR 1” 1/2 40.0
M8MB9
M8MC9
M8MV9 M8MA9 2292
354GR 2” 62.0 3866
Фланцевые модели, чугун
344FR 40 40.0
M8MB9

M8MC9
M8MV9 M8MA9 3989
354FR 50 62.0 5463
364FR 65 100.0 6797
374FR 80 185.0 8355
384FR 100 330.0 12030



Электропривод
Модель
IP
U
Время,
сек
Цена,
грн

3-х точечное управление (переменный ток)
M7BE8
IP54
230В
120
2521
M7CE8
24В
120
2615
P7BE8 IP65 230В
120
по запросу
P7CE8 24В
120
по запросу
M8MB9 IP42
230В
180
5914
M8MC9
24В
180
6314
Аналоговое управление
М7MV8 IP40 24В (0÷10В)
60
4853
М7MV8L
120
по запросу
М7MA8 24В (4÷20мА) 60 4853
М7MA8L 120 по запросу
М8MV9 IP42 24В (0÷10В)
60
9071
М8MA9 24В (4÷20мА) 60 9071





Клапан четырехходовой с электроприводом De Pala, серии FAST


Четырехходовой байпасный клапан с электроприводом De Pala, серии FAST предназначен для использования в комбинации с копланарным коллектором. При открытом положении среда проходит через клапан к коллектору и отопительному контуру. В закрытом положении поток переключается на 90° вниз (байпас) в обратную линию, а коллектор и отопительный контур, остаются закрытыми.


Клапан четырехходовой с электроприводом De Pala, серии FAST



Цена на клапан четырехходовой с электроприводом FAST


Модель Напряжение Ø
Ду,
мм
Цена,
грн

M2B04B 220 В 3/4" 20 по запросу
M2B14B 1" 25 по запросу

* 2-х проводное управление сервопривода (серия R) - по запросу
