Коллективные дымоходы многоквартирных домов

Коллективные дымоходы
Монтаж систем автономного отопления в многоквартирных домах требует особого внимания к вопросам дымоудаления и отвода продуктов сгорания. Для решения этих задач успешно используются коллективные дымоходы. Эти конструкции способствуют безопасной эксплуатации котлов, отличаются надежностью и нетребовательностью в обслуживании.

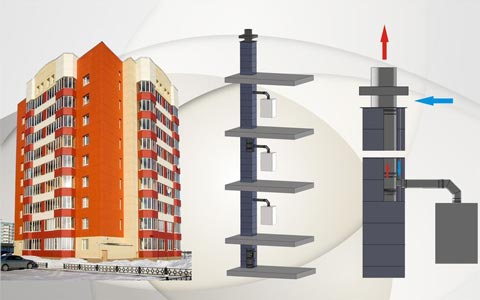

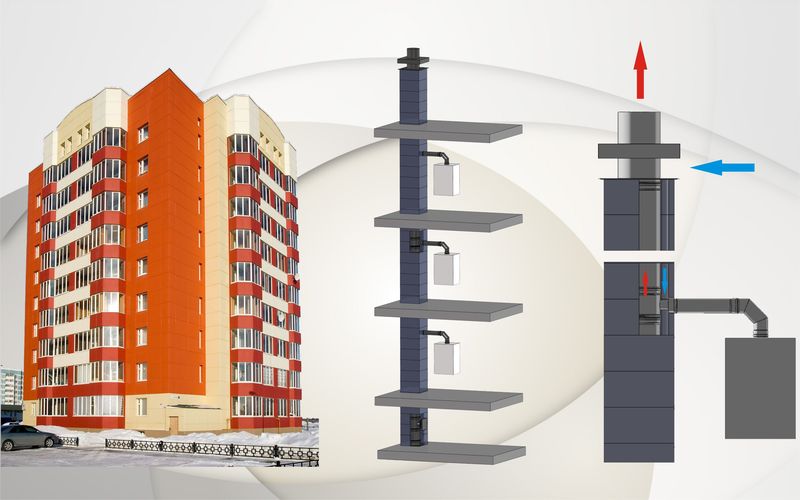

Дымоходная система «воздух-газ» - это комплексное решение по дымоотводу систем автономного отопления многоквартирных жилых домов. Она обеспечивает котлы воздухом, необходимым для горения, и отводит продукты сгорания выше крыши дома через коаксиальный (система CLV) или "труба в блоке" (система LAS) коллективный дымоход. Преимуществ масса, от экономичности и комфорта до безопасности и эстетичности (не нарушаются фасады зданий, исключается возможность попадания дыма в свою или соседние квартиры и т.д.).


Устройство коллективных дымоходных систем

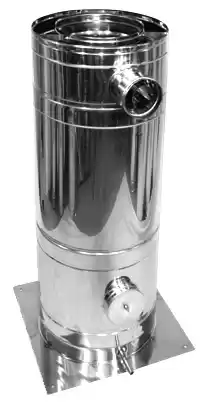

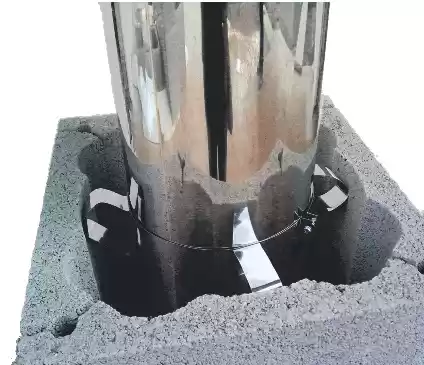

Система CLV состоит из двух труб разного диаметра, вложенных друг в друга и закрепленных специальными перемычками, система LAS - из трубы, вложенной в пустотелый специальный блок. По внутренней трубе отводятся продукты сгорания, а по просвету к котлу поступает необходимый для горения кислород. Каждый котел соединяется с основным трубопроводом патрубком и может эксплуатироваться независимо от других подключенных к системе агрегатов.

По расположению системы коллективных дымоходов бывают:

1. Внутренние. Их элементы размещаются внутри специально обустроенных шахт.
2. Наружные. Такие конструкции закрепляются прямо на стене здания. За счет аккуратного внешнего вида они не нарушают эстетику фасада.

Коммуникации могут утепляться, если того требуют климатические условия эксплуатации, оснащаться сборниками для конденсата.


Преимущества коллективных дымоходов


  1. Долговечные материалы. Внутренние элементы изготавливаются из нержавеющей стали и обладают максимальной стойкостью к коррозии и воздействию химически агрессивных компонентов. Внешний кожух также может быть выполнен из нержавейки или оцинкованной стали. В системе LAS используются облегченные блоки.
  2. Простая конструкция. Модульная система позволяет монтировать коммуникации любой конфигурации и протяженности, упрощает процесс сборки.
  3. Минимальные требования к несущей способности оснований. Небольшой толщины металла, из которого изготовлены конструкции, достаточно для их прочности и стойкости к механическим повреждениям. Но за счет нее коммуникации не оказывают на стены здания большой нагрузки, их можно монтировать даже на объектах старой постройки. Системы LAS используют обычно при новом строительстве.
  4. Высокая эффективность. Конструкция трубопроводов такова, что они могут выполнять свои функции без установки вентиляторов и других дополнительных устройств.
  5. Простота в обслуживании. Наличие ревизионных отверстий позволяет проводить прочистку и профилактику трубопроводов без их демонтажа.

Общие характеристики систем

 Дымоходную систему «воздух-газ» можно устанавливать как при новом строительстве так и при капитальном ремонте или реконструкции жилых домов, когда их необходимо перевести на автономное отопление. Для монтажа коллективных дымоходов из нержавеющей стали нужно только два условия:
  • наличие фундамента
  • соосные отверстия в межэтажных перекрытиях, которые на 50 мм больше чем габариты дымоходной системы.

Технические характеристики

Количество подключений
до 4
до 5
до 7
до 10
Габариты системы коллективного дымохода
Диаметр коллективного дымохода (D), мм
180
200
250
300
Габариты системы (A), мм
400х400
400х400
480х480
570х570
Вес системы, кг/мп
72
73
124
165
Диаметр коллективного дымохода (Dv), мм

200
250
300

Диаметр коллективного дымохода (Dn), мм

320
400
500

*  Расчет диаметра дымохода в зависимости от количества подключений нужно проводить по ДСТУ EN 13384:2010.

Внутренняя труба (коллективный дымоход) дымоходной системы «воздух-газ» изготовлена ​​из кислотостойкой нержавеющей стали, нечувствительной к действию конденсата, единого вредного фактора в работе дымоходной системы. Благодаря этому срок эксплуатации дымоходных систем «воздух-газ» с качественной нержавеющей стали фактически равен сроку эксплуатации здания.

Герметичность системы обеспечивает термостойкий уплотнитель, который устанавливается в фирменные пазы каждой трубы.


Грамотное проектирование дымоходных систем и соблюдение технологии их монтажа - залог долгой и безупречной службы. Чтобы получить гарантированный результат, обращайтесь в компанию "Италгаз". Мы специализируемся на проектировании коллективных дымоходов любой сложности, выполняем монтажные работы и сервисное обслуживание готовых конструкций.
