Електромагнітні клапани непрямої дії НЗ E107-A107

Подивитися ціни ↓


Електромагнітний клапан непрямої дії, тип E107 - двоходовий нормально закритий клапан з сервопривідною діафрагмою, торгової марки ACL s.r.l. (Італія). Приєднувальні розміри починаються з 1/4 "G (BSP) і до 3" G (BSP).

Корпус і верхня кришка виготовлені з латуні з гарячим штампом. Арматурна трубка виконана з нержавіючої сталі, рухлива арматура (плунжер) і нерухома арматура (сердечник) виготовлені з магнітною нержавіючої сталі, пружина повернення арматури і пружина закриття діафрагми з нержавіючої сталі.

Для діафрагми фірма ACL пропонує наступний вибір матеріалів ущільнення: NBR (Buna, нітрил), FPM (FKM) і EPDM. Ущільнення нітрил підходить для використання з повітрям (до 70 ° С), водою (до 90 ° С), дизельним паливом та іншими нафтопродуктами; FPM - вакуумне і мінеральне середовище; EPDM підходить для рідин на основі води, гаряча вода (пар до 140 °С) і рідин на основі гліколю, не призначена для використання з олійними рідинами.

Електромагнітний клапан непрямої дії нормально закритий Е107 ACL. фото

Електромагнітний клапан серії 107, використовує два типи стандартних котушок ACL:
  • тип 3 для клапанів розміром 1¼ " і нижче;
  • тип 2 для клапанів розміром 1¼ " і вище.
Котушки мають на вибір різні робочі напруги: від 12 В до 48 В (постійний струм) і від 12 В до 380 В (змінний струм) і призначені для безперервної роботи (100% ED).

Компанія ACL пропонує на вибір клас ізоляції електромагнітної котушки:
  • клас F, дозволяє використовувати клапан в діапазоні температур навколишнього середовища від -10 °C до + 55 °C;
  • клас H, в яких збільшена максимально допустима температура навколишнього середовища до + 80 °С.

Ці котушки призначені для використання відповідно до типу електричних роз'ємів (конекторів) DIN 46244 або DIN 43650A. З встановленим роз'ємом (коннектором) вони забезпечують захист IP65 і IP00 - без роз'єму. Для вибухонебезпечних зон - вибухозахищені котушки, сертифіковані ATEX, доступні для EExmII (тип 7).

Бажане монтажне положення - котушкою клапана вгору.

Технічні характеристики

Мінімальний перепад тиску 0,15 бар, максимально допустимий тиск (корпусу) - 25 бар. Максимально допустимий тиск PS для пара становить 2,5 бар (манометричний тиск).

Максимальний робочий тиск для 107 типу:
  • до 1/2 "- 15 бар (217 фунтів на квадратний дюйм)
  • 3/4 "становить 13 бар
  • 10 бар для 1 "- 2".
Клапани діаметром 2 "1/2 і 3" - мають два діапазони максимального тиску 5 бар і 15 бар (дивіться табл. нижче). Максимальна в'язкість рідини 25 сСт (мм ² / с).


Код
Ø

Kv,
м3/год
Перепад тиску,
бар
Мін.
Макс.
E107C.....12/W/...
3/8"
2,2
0,5
25
E107D.....12/W/...
1/2"
2,5
E107B.....10///...
1/4"
1,5
0,15
15
E107C.....10///... 3/8" 1,7
E107C.....12///... 3/8" 2,2
E107D.....12///... 1/2" 2,5
E107E.....18///... 3/4" 5,5 13
E107F.....25///... 1" 10,2 10
E107G.....30///... 1"1/4 15
E107G.....37///... 1"1/4 18
E107H.....37///... 1"1/2 21
E107I.…..50///... 2" 36
E107MB75///... 2"1/2 75 0,3 5
E107RB75///... 3" 84
E107MB75/W/... 2"1/2 75 3 15
E107RB75/W/... 3" 84
*Приклад: E107DB12///301 - ущільнення NBR, котушка 24В пост. струму.

Додаткові опції:
  • Ручний перезапуск
  • Покриття латунного корпусу нікелем
  • Вибухозахищена котушка, сертифікована по ATEX - EExmII (тип котушки 7)
  • Виконання з діафрагмою яка повільно закривається
  • Версія для вакууму (Повітря / газ)
  • Обезжирення на заводі для використання з киснем
  • Сертифіковані версії: SVGW / SSIGE

Інструкція електромагнітний клапан для воды і пара Е107 ACL


Модель
Приєдн.,
дюйм
Тиск,
бар
Ціна,
грн

Ущільнення NBR=B (-10+90°C) - вода (до +70°С), повітря (до +90°С), нафтопродукти і похідні, скраплений газ, вуглеводні, метан, этан, пропан, бутан, керосин та ін.
E107CB12/W/...
3/8
0,5...25
1368
E107DB12/W/...
1/2
1385
E107BB10///...
1/4
0,15...15
945
E107CB10///...
3/8
E107CB12///...
3/8
1110
E107DB12///...
1/2
1127
E107EB18///...
3/4
0,15...13
1468
E107FB25///...
1
0,15...10
2174
E107GB30///...
1 1/4
4040
E107GB37///...
1 1/4
5772
E107HB37///...
1 1/2
5974
E107IB50///...
2
7620
E107MB75///...
2 1/2
0,3...5
19060
E107RB75///...
3
19060
E107MB75/W/...
2 1/2
3...15
20689
E107RB75/W/...
3
20689
Ущільнення EPDM = E (<+ 140 °C) - гаряча вода і пар (від -10 до 140 °С), лужні миючі засоби, калійні і натрієві розчини, гідравлічні рідини, поляризовані розчинники
E107BE10///...
1/4
0,15...15
971
E107CE10///...
3/8
E107CE12///...
3/8
1174
E107DE12///...
1/2
1191
E107EE18///...
3/4
0,15...13
1547
E107FE25///...
1
0,15...10
2338
E107GE30///...
1 1/4
4288
E107GE37///...
1 1/4
6102
E107HE37///...
1 1/2
6303
E107IE50///...
2
8300
* FPM (-10°C +130°C) ущільнення - ціна за запитом




Клапан вибухозахищений електромагнітний А107



Клапан вибухозахищений електромагнітний, тип A107 - двоходовий нормально закритий клапан непрямої дії з сервопривідною діафрагмою у вибухозахищеному виконанні, торгової марки ACL s.r.l. (Італія).

Клапан серії A107 оснащений вибухозахищеною котушкою, сертифікованою по: CESI 03 ATEX 344 ExII2G / D EEx "d" IIC T6. Наявність котушки eexd дозволяє використовувати клапан у вибухонебезпечних зонах із категорією 1,2 і 3, тобто класифікувати як зону 1 або зону 2, відповідно до системи класифікації директив ATEX.

Корпус і кришка клапана виготовлені з латуні. Матеріал ущільнення: стандартно FPM (FKM), а в розмірах 2 "1/2 і 3" BSP тільки NBR (нітрил, Buna N). Корпус котушки з вибухозахистом має електричне різьбове приєднання 1/2" NPT.

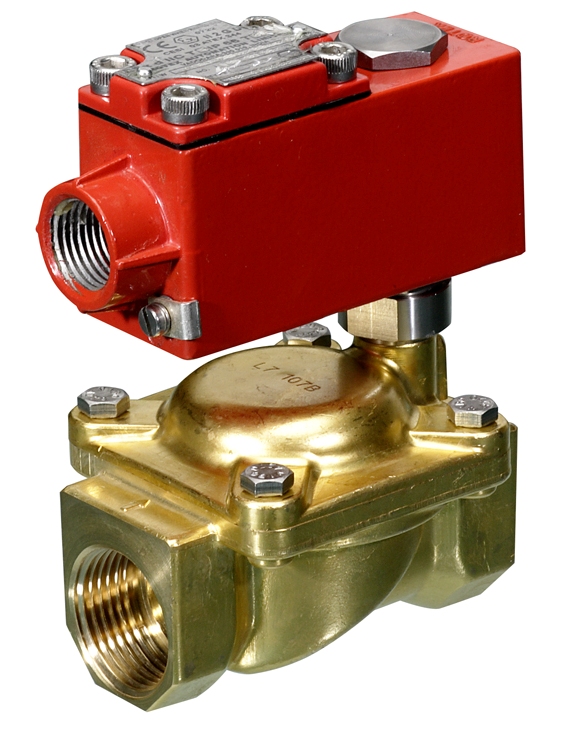

Клапан електромагнітний для води вибухозахищений А107 ACL. фото



Технічні характеристики

Клапан вибухозахищений електромагнітний серії A107 має широкий діапазон робочих тисків, з мінімальним перепадом (вхід-вихід) тиску 0,15 бар (2 psi) і максимально допустимим тиском (по корпусу) 25 бар. Максимальний робочий перепад тиску вказано нижче для кожної моделі (див. Таблицю). Серія A107 може використовуватися з будь-якими не вибухонебезпечними середовищами, сумісними з матеріалами конструкції з максимальною в'язкістю рідини 25 сСт (мм ² / с).

Клапани можуть використовуватися в середовищі з навколишньою температурою: -10 °C + 40 °C.

Бажане монтажне положення - котушкою вгору.

Код
Ø

Kv,
м3/час

Перепад тиску,
бар
Мін.
Макс.
A107BV10/1/... 1/4" 1,5 0,15 15
A107CV10/1/...
3/8"
1,7
A107CV12/1/...
3/8"
2,2
A107DV12/1/...
1/2"
2,5
A107EV18/1/...
3/4"
5,5
13
A107FV25/1/...
1"
10,2
10
A107GV30/1/...
1"1/4
15
A107GV37/1/...
1"1/4
18
A107HV37/1/...
1"1/2
21
A107IV50/1/...
2"
36
A107MB75/1/...
2"1/2
75
0,3
10
A107RB75/1/... 3" 84



Додадкові опції:
  • Покриття латунного корпуса нікелем
  • Виконання з діафрагмою, яка повільно закривається
Інструкція Клапан вибухозахищений електромагнітний A107 ACL


Модель
Приєдн.,
дюйм
Тиск,
бар
Ціна,
грн

Ущільнення FPM = V (-10 + 130°C) - для загального використання. Хороша стійкість до високих температур, озону, кисню, нафтопродуктів, гальмівних рідин, бензину, вуглеводням і багатьом іншим хімічним речовинам
A107BV10/1/... 1/4" 0,15...15 за запитом
A107CV10/1/... 3/8" за запитом
A107CV12/1/... 3/8" за запитом
A107DV12/1/... 1/2" за запитом
A107EV18/1/... 3/4" 0,15...13 за запитом
A107FV25/1/... 1" 0,15...10 за запитом
A107GV30/1/... 1" 1/4 за запитом
A107GV37/1/... 1" 1/4 за запитом
A107HV37/1/... 1" 1/2 за запитом
A107IV50/1/... 2" за запитом
Ущільнення NBR=B (-10+90°C) - вода (до +70°С), повітря (до +90°С), нафтопродукти і похідні, скраплений газ, вуглеводні, метан, этан, пропан, бутан, керосин та ін
A107MB75/1/... 2" 1/2 0,3...5 за запитом
A107RB75/1/... 3" за запитом
