Електромагнітні клапани прямої дії НВ E206

Подивитися ціни ↓



Електромагнітний клапан прямої дії, тип E206 - двоходовий нормально відкритий клапан тарільчатого типу торгової марки ACL s.r.l. (Італія).

Корпус клапана - латунь з гарячим штампуванням і вибором різьбових портів BSP (G) 1/8 ", 1/4", 3/8" або 1/2". Рухома і нерухома арматура (сердечник) виготовлені з нержавіючої сталі, пружина відкривання також виготовлена з нержавіючої сталі. Матеріал ущільнення пропонується в наступних варіантах: NBR (Buna-n), EPDM і FPM.

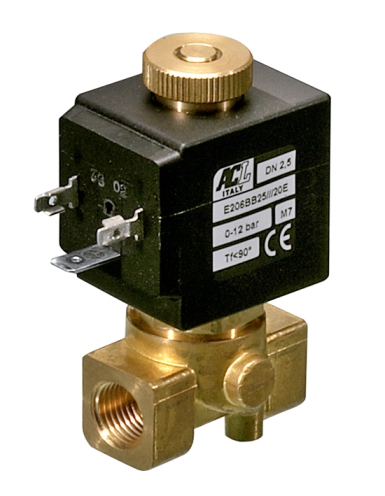

Електромагнітний клапан прямої дії нормально відкритий, тип E206 ACLЕлектромагнітний клапан прямої дії нормально відкритий, тип E206

Два діапазони стандартних котушок ACL сумісні з серією 206: тип 2 і 5. Доступні наступні варіанти живлення:
  • 12В - 48В (постійний струм)
  • 12В - 380В (змінний струм).
Котушки розраховані на безперервну роботу (100% ED).

ACL пропонує вибір класу ізоляції електромагнітної котушки:
  1. Котушки класу F, які дозволяють використовувати клапан в діапазоні температур навколишнього середовища від -10 °C до +55 °C
  2. Котушки класу H (стандартний для котушок 5-го типу), температура навколишнього середовища може бути до + 80 °C.
Для вибухонебезпечних зон вибухобезпечна котушка, сертифікована по ATEX.

Ці котушки призначені для використання з електричними роз'ємами DIN 43650A, з встановленим коннектором вони забезпечують захист IP65 і IP00 без нього.

Технічні характеристики

Максимально допустимий тиск, електромагнітних клапанів прямої дії E206, для більшості середовищ становить 50 бар (по корпусу), але максимальний тиск для пара - 2,5 бар з ущільненням з EPDM (вище цього тиску температура пара буде перевищувати максимально допустиму температуру для цього ущільнення).

Корпус електромагнітного клапана оснащений двома різьбовими кріпильними отворами М6.

Максимальна в'язкість рідини 25 сСт (мм ² / с). Діаметр отворів від 2 мм до 6,4 мм, всі клапани працюють від нульового тиску, мінімальний стандартний отвір 2 мм дозволяє клапану працювати з перепадом тиску до 23 бар.


Код
Ø
Отв.,
мм
Kv,
м3/год

Перепад тиску,
бар
Номінальна
потужність
Котушка,
тип
Ущільнення
Мін.
Макс.
Змін. струм,
ВА
Пост. струм,
Вт
Змін. Пост.
Пуск.
Черг.
E206A...15/// 1/8" 1,5 0,07 0 23 - 20 15 10 2
NBR=B
(-10+90)



EPDM=E
(-10+140)



FPM=V
(-10+130)
E206A...20/// 2,0 0,1 0 17 -
E206A...25/// 2,5 0,15 0 12 -
E206A...35/// 3,5 0,32 0 7 -
E206B...15/// 1/4" 1,5 0,07 0 23 -
E206B...20///  2,0 0,1 0 17 -
E206B...25/// 2,5 0,15 0 12 -
E206B...35/// 3,5 0,32 0 7 -
E206B...45/// 4,5 0,41 0 4,5 -
E206B...52/// 5,2 0,47 0 3 -
E206C...30/// 3/8" 3,0 0,25 0 9 -
E206C...35/// 3,5 0,32 0 7 -
E206C...40/// 4,0 0,36 0 5,5 -
E206C...45/// 4,5 0,41 0 4,5 -
E206C...52/// 5,2 0,47 0 3 -
E206D...30/// 1/2" 3,0 0,25 0 9 -
E206D...35/// 3,5 0,32 0 7 -
E206D...40/// 4,0 0,36 0 5,5
E206D...45/// 4,5 0,41 0 4,5
E206D...52/// 5,2 0,47 0 3 -

E206A...15/// 1/8" 1,5 0,07 0 23 23 40 30 27 5
NBR=B
(-10+90)



EPDM=E
(-10+140)



FPM=V
(-10+130)
E206A...20/// 2,0 0,1 0 17 17
E206A...25/// 2,5 0,15 0 12 12
E206A...35/// 3,5 0,32 0 7 7
E206B...15/// 1/4" 1,5 0,07 0 23 23
E206B...20///  2,0 0,1 0 17 17
E206B...25///  2,5 0,15 0 12 12
E206B...35///  3,5 0,32 0 7 7
E206B...45///  4,5 0,41 0 4,5 4,5
E206B...52///  5,2 0,47 0 3 3
E206B...64///  6,4 0,64 0 3,5 3,5
E206C...30/// 3/8" 2,0 0,1 0 9 9
E206C...35/// 3,5 0,32 0 7 7
E206C...40/// 4,0 0,36 0 5,5 5,5
E206C...45/// 4,5 0,41 0 4,5 4,5
E206C...52/// 5,2 0,47 0 3 3
E206C...64/// 6,4 0,64 0 3,5 3,5
E206D...30/// 1/2" 3,0 0,25 0 9 9
E206D...35/// 3,5 0,32 0 7 7
E206D...40/// 4,0 0,36 0 5,5 5,5
E206D...45/// 4,5 0,41 0 4,5 4,5
E206D...52/// 5,2 0,47 0 3 3
E206D...64/// 6,4 0,64 0 3,5 3,5

D206A...15/3/... 1/8" 1,5 0,07 0 - 18 - - 10 2
NBR=B
(-10+90)



EPDM=E
(-10+140)



FPM=V
(-10+130)
D206A...20/3/... 2,0 0,1 0 - 11
D206A...25/3/... 2,5 0,15 0 - 7
D206A...35/3/... 3,5 0,32 0 - 4
E206B...15/// 1/4" 1,5 0,07 0 - 18
D206B...20///  2 0,1 0 - 11
D206B...25/// 2,5 0,15 0 - 7
D206B...35///  3,5 0,32 0 - 4
D206B...45///  4,5 0,41 0 - 3
D206B...52///  5,2 0,47 0 - 2,2
D206C...30/3/... 3/8" 3,0 0,25 0 - 6,5
D206C...35/3/... 3,5 0,32 0 - 4
D206C...40/3/... 4,0 0,36 0 - 3,5
D206C...45/3/... 4,5 0,41 0 - 3
D206C...52/3/... 5,2 0,47 0 - 2,2
D206D...30/3/... 1/2" 3,0 0,25 0 - 6,5
D206D...35/3/... 3,5 0,32 0 - 4
D206D...40/3/... 4,0 0,36 0 - 3,5
D206D...45/3/... 4,5 0,41 0 - 3
D206D...52/3/... 5,2 0,47 0 - 2,2
* Приклад D206DE30/3/201 - приєднання 1/2 ", EPDM ущільнення, котушка 24В пост. струму.

Додаткові опції:

  • Версія для використання з киснем
  • Кільце покрите сріблом


Інструкція Електромагнітний клапан прямої дії Е206 ACL Сертифікат ACL


Модель

Приєдн.,
дюйм
Котушка,
тип
Ціна,
грн
Ущільнення NBR=B (-10+90°C) - вода (до +70°С), повітря (до +90°С), нафтопродукти і похідні, скраплений газ, вуглеводні, метан, этан, пропан, бутан, керосин та ін.
E206AB...///
1/8
2
1277
E206BB...///
1/4
E206CB...///
3/8
1445
E206DB...///
1/2

E206AB...///
1/8
5
1323
E206BB...///
1/4
E206CB...///
3/8
1491
E206DB...///
1/2
Ущільнення EPDM = E (-10 + 140 ° C) - гаряча вода і пар з температурою до 140 °С. Лужні миючі засоби. Калійні і натрієві розчини. Гідравлічні рідини. Поляризовані розчинники. Придатний для застосування з нефосфоровмісними гідравлічними рідинами. Не використовується для нафтопродуктів.
E206AE...///
1/8
2
1302
E206BE...///
1/4
E206CE...///
3/8
1469
E206DE...///
1/2

E206AE...///
1/8
5
1348
E206BE...///
1/4
E206CE...///
3/8
1516
E206DE...///
1/2
* FPM ущільнення - ціна за запитом

Купити нормально відкритий електромагнітний клапан прямої дії тип Е206 ACL (Італія) з можливою доставкою по м.Київ, а також транспортними перевізниками в любий регіон України: Вінниця, Дніпро, Донецьк, Житомир, Запоріжжя, Івано-Франківськ, Кропивницький, Кривий Ріг, Луганск, Львів, Миколаїв, Одеса, Полтава, Рівне, Суми, Тернопіль, Черкаси, Чернігів, Чернівці, Харьків, Херсон, Хмельницький та інші.
