Котушки для електромагнітних клапанів

Подивитися ціни ↓

Котушки електромагнітні ACL, type 2 - призначені для використання з електромагнітними клапанами серії 106 і 206, 108, 109 і клапанами серії 107 і 207 (понад 1" BSP).

Ці котушки повністю залиті нейлоном, посиленим скловолокном, який також обволікає оцинкований сталевий тримач магнітного потоку. Котушка кріпиться до електромагнітного клапану за допомогою центральної гайки (поставляється з клапаном).

Котушка електромагнітна тип 2 ACL

Електричне з'єднання відповідно до DIN 43650 A.


Технічні характеристики

  • Матеріал корпуса:
  •      Клас F - Нейлон + скловолокно
  •      Клас H - Поліаріламід + скловолокно
  • Магнітний ланцюг: оцинкована сталь
  • Обмотка: мідь покрита ізоляцією класа Н
  • Маса котушки - 120 гр.

Код
Змін.
струм
Пост.
струм
Потужність
Відхилення
напруги
Конектор

ED

Клас захисту
Змін.
ВА
Пост.
Вт
F
H
Змін.
Пост.
20A
22A
12
-
15
10
+15%


-10%
±10%
10349000


10349060


10349001
100%
20B
22B
24
-
20C
22C
48
-
20D
22D
110
-
20E
22E
220/230
-
20F
22F
240
-
20G
22G
380
-
200
220
-
12
201
221
-
24
202
222
-
48
/
U25D
120 В 60 Гц
US
/
U25E
230 В 60 Гц


Додаткові опції:
  • Електричне приєднання через кабель
  • Спеціальні потужності і напруги
  • Самозатухаюча
  • Сертифікована версія US

Габаритні розміри котушки, тип 2 ACL

Інструкція котушки тип 2 ACL



Котушка

Клас захисту

Ціна, грн
Тип 20... F (-10+55 ˚С) 351
Тип 22... H (-10+80 ˚С) 455




Котушки електромагнітні ACL, type 3



Котушки тип 3 - це серія інкапсульованих соленоїдних котушок, які підходять для клапанів з латуні і електромагнітних клапанів з нержавіючої сталі ACL.

Соленоїдні котушки 3 типу мають тримач магнітного потоку. Котушка фіксується на соленоїдних клапанах за допомогою центральної гайки (поставляється з електромагнітним клапаном).

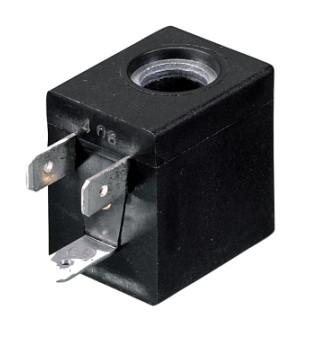

Соленоїдна котушка тип 3 ACL
Електричне з'єднання відповідно до DIN 46244.

Котушки серії 3 доступні з ізоляцією класу F або класу H, котушки класу F залиті наповненим скловолокном нейлону, котушки класу H капсулювані посиленим скловолокном поліаріламідом. Ланцюг магнітного потоку виробляється оцинкованою сталлю. Обмотки котушок для всієї серії 3 мідні, покриті ізоляцією класу H.

Технічні характеристики

  • Матеріал корпуса:
  •      Клас F - Нейлон + скловолокно
  •      Клас H - Поліаріламід + скловолокно
  • Магнітний ланцюг: оцинкована сталь
  • Обмотка: мідь покрита ізоляцією класа Н
  • Маса котушки - 50 гр.

Код
Змін.
струм
Змін.
струм
Потужність
Відхилення
напруги
Конектор

ED

Клас захисту
Змін.
ВА
Пост.
Вт
F
H
Змін.
Пост.
30A
32A
12
-
8
6,5
+15%


-10%
±10%
10348000
100%
30B
32B
24
-
30C
32C
48
-
30D
32D
110
-
30E
32E
220/230
-
30F
32F
240
-
30G
32G
380
-
300
320
-
12
301
321
-
24
302
322
-
48
/
U35D
120 В 60 Гц
US
/
U35E
230 В 60 Гц
/ V32E 220/230 VDE


Додаткові опції:
  • Електричне приєднання через кабель
  • Спеціальні потужності і напруги
  • Самозатухаюча
  • Сертифікована версія: US, VDE

Габаритні розміри котушки, тип 3 ACL

Інструкція котушки тип 3 ACL



Котушка

Клас захисту

Ціна, грн
Тип 30... F (-10+55 ˚С) 249
Тип 32... H (-10+80 ˚С) 353




Котушки електромагнітні ACL, type 4


Котушки 4 серії - лінійка соленоїдних котушок, які підходять для латунних клапанів ACL і соленоїдних клапанів з нержавіючої сталі, включаючи популярні типи E105, E305 і E107. Котушки 4 серії можуть використовуватися для заміни котушок 3-го типу, там де потрібна підвищена робоча напруга. У цих випадках котушка типу 4 часто споживає менше енергії (порівняйте дані).

Котушка закріплена на соленоїдних клапанах за допомогою центральної гайки (поставляється з клапаном).


Котушка для електромагнітного клапана тип 4 ACL

Електричне приєднання згідно до DIN 43650A.

Котушки серії 4 поставляються з ізоляцією класу F або класу H, котушки класу F залиті наповненим скловолоконним нейлоном, котушки класу H капсулювані посиленим скловолоконним поліаріламідом. Обмотки котушок для всієї серії 4 покриті міддю з ізоляцією класу Н.

Технічні характеристики

  • Матеріал корпуса:
  •      Клас F - Нейлон + скловолокно
  •      Клас H - Поліаріламід + скловолокно
  • Магнітний ланцюг: оцинкована сталь
  • Обмотка: мідь покрита ізоляцією класа Н
  • Маса котушки - 100 гр.

Код
Змін.
струм
Пост.
струм
Потужність
Відхилення
напруги
Конектор

ED

Клас захисту
Змін.
ВА
Пост.
Вт
F
H
Змін.
Пост.
40A
42A
12
-
11
5
+15%


-10%
±10%
10349000


10349001


10349060
100%
40B
42B
24
-
40C
42C
48
-
40D
42D
110
-
40E
42E
220/230
-
40F
42F
240
-
40G
42G
380
-
400
420
-
12
401
421
-
24
402
422
-
48

Додаткові опції:
  • Електричне приєднання через кабель
  • Спеціальні потужності і напруги
  • Самозатухаюча

Габаритні розміри котушки, тип 4 ACL

Інструкція котушки тип 4 ACL



Котушка

Клас захисту

Ціна, грн
Тип 40... F (-10+55 ˚С) 373
Тип 42... H (-10+80 ˚С) 476




Котушки електромагнітні ACL, type 5


Котушки 5 серії - представляють собою лінію соленоїдних котушок, придатних для електромагнітних клапанів ACL, включаючи популярні типи E106, E206 і їх версії з нержавіючої сталі E110 і E210. Додаткове тягове зусилля котушок серії 5 особливо корисно в клапанах з напівавтоматичним механізмом серії E108 і електромагнітних клапанах прямої дії E109.

Ці котушки повністю вилиті з нейлону та посилені скловолокном, який також обволікає оцинкований сталевий тримач магнітного потоку. Котушка закріплена на соленоїдному клапані за допомогою центральної гайки (поставляється в комплекті з клапаном).
Соленоїдна котушка тип 5 ACL
Електричне з'єднання згідно DIN 43650A.

У стандартній комплектації всі котушки серії 5 мають ізоляцію класу Н, герметизований поліаріламід зі скловолокна. Обмотки котушок покриті міддю з ізоляцією класу H.

Технічні характеристики

  • Матеріал корпуса:
  •      Клас H - Поліаріламід + скловолокно
  • Магнітний ланцюг: оцинкована сталь
  • Обмотка: мідь покрита ізоляцією класа Н
  • Маса котушки - 200 гр.

Код
Змін.
струм
Пост.
струм
Потужність
Відхилення
напруги
Конектор

ED

Клас захисту
Змін.
ВА
Пост.
Вт
H
Змін.
Пост.
52A
12
-
30
27
+15%


-10%
±10%
10349000


10349001


10349060
100%
52B
24
-
52C
48
-
52D
110
-
52E
220/230
-
52F
240
-
52G
380
-
520
-
12
521
-
24
522
-
48


Додаткові опції:
  • Електричне приєднання через кабель
  • Спеціальні потужності і напруги
  • Самозатухаюча

Габаритні розміри котушки, тип 5 ACL

Інструкція котушки тип 5 ACL



Котушка

Клас захисту

Ціна, грн
Тип 52... H (-10+80 ˚С) 561




Котушки вибухозахищені для електромагнітних клапанів ACL, type 7


Котушки тип 7 - серія герметичних котушок, які встановлюються на електромагнітні клапани, що працюють у вибухонебезпечних зонах.

Котушка 7 типу складається з наступних компонентів: мідної магнітної обмотки, мангнітопроводу з оцинкованої сталі, мідного екрану, теплового резистора з тепловим запобіжником і 3-х жильного приєднуючого кабелю довжиною 300 см. Все поміщено в корпус з нейлону, який виготовлений методом гарячого лиття і не піддається горінню.


Соленоїдна котушка вибухозахищена тип 7 ACL


Призначені для використання з електромагнітними клапанами:
  • нормально закритими: серії 105, 107, 111, 177;
  • нормально відкритими серії: 205, 207, 211, 212, 277;
  • триходовими серії: 304, 305, 307, 311, 312, 313, 350, 351.



Технічні характеристики

  • Матеріал корпуса: клас F Нейлон + скловолокно
  • Магнітний ланцюг: оцинкована сталь
  • Обмотка: мідь покритая изоляцією класа Н
  • Тепература навколишнього середовища: -20+40 ˚С
  • Електричне з'єднання: 3-жильний кабель довжиною 300 см.

СЕРТИФІКАТ

Відповідає європейським стандартам виробництва електричних компонентів для використання в потенційно вибухонебезпечних середовищах.
  • EN 50014-1997+ A1…A2
  • E50025-1997, IEC 60079-18:2002
  • European Community Standard 97/9/CE

Сертификат взрывозащиты катушки тип 7 ACL

Код Напруга Частота Потужність
75BD
24
50-60 Гц 5,3 Вт
75CD
48
75DD
110
5,2 Вт
75ED
230
751D
24 пост
-
5,4 Вт
* На замовлення поставляється версія температурного класу T5 і T6

Габаритні розміри вибухозахищеної котушки, тип 7 ACL

Інструкція вибухозахищеної котушки тип 7 ACL



Котушка

Клас захисту

Ціна, грн
Тип 75... F (-20+40 ˚С) 2598


Купити котушку для електромагнітного клапана ACL (Італія) з можливою доставкою по м.Києв, а також транспортними перевізниками в будь-який регіон України: Вінниця, Дніпро, Донецьк, Житомир, Запоріжжя, Івано-Франківськ, Кропивницький, Кривий Ріг, Луганськ, Львів, Миколаїв, Одеса, Полтава, Рівне, Суми, Тернопіль, Черкаси, Чернігів, Чернівці, Харків, Херсон, Хмельницький та інші регіони.
