Клапани мембранні з пневмоприводом P270

Подивитися ціни ↓



Клапан з пневмоприводом мембранний, тип P270 - двоходовий нормально відкритий кутовий клапан з пневматичним приводом двосторонньої дії, торгової марки ACL s.r.l. (Італія). Залежно від використовуваного тиску управління, клапани P270 з приєднувальним розміром до 1 1/2", можуть працювати з максимальним перепадом робочого тиску (MOPD) до 25 бар. Версія діаметром 2" може працювати до 14,5 бар (подробиці див. в тех. паспорті).

Корпус клапана виготовлений з нержавіючої сталі AISI 316, що робить P270 придатним для використання з агресивними середовищами і середовищами харчової промисловості. Корпус приводу виготовлений з міцного наповненого склом нейлону і включає оптичний індикатор положення, що дозволяє візуально підтвердити правильність роботи клапана.

Серія P270 використовує основне ущільнення з PTFE і призначена для використання в таких областях, як: автоматизація, опалення, вода, гаряча вода, пар (<180 °C), агресивны середовища та харчові продукти. Ці клапани можуть працювати з діапазоном температур середовища від -10 °C до + 180 °C, при температурі навколишнього середовища від -10 °C до + 80 °C.

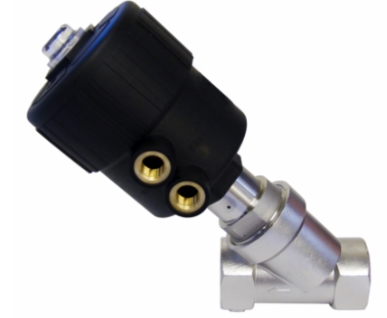

Клапан з пневмоприводом мембранний, тип P270 ACL. фото




Технічні характеристики
Приєднання
від 1/2” до 2” GAS або NPT
Робоче середовище
Автоматизація, опалення, вода (в т.ч. питна), пар (до 180 ° С), дизпаливо, бензин і інші нафтопродукти, кислоти, спирти, органічні і мінеральні масла, агресивні і харчові рідини
Температура робочого середовища
-40 + 180°С
Температура навколишнього середовища
-10 + 60°С
В'язкість середовища
макс 600 сСт
Матеріал корпуса
Сталь нержавіюча AISI 316
Ущільнення
PTFE (фторопласт)
Сальник
PTFE/FKM

Характеристики привода
Керуюче середовище
Сухе або вологе повітря, гази чи нейтральні рідини
Температура середовища
макс +60°C
Матеріал корпуса
Поліамід 66 з 30% скловолокна
Ущільнення
NBR
Привід
Ø70



Особливості:
  • Велика пропускна здатність завдяки кутовій конфігурації;
  • Захист від гідроудару, з входом рідини нижче сідла клапана;
  • Стійкий до корозії корпус з нержавіючої сталі AISI 316;
  • Пневматичний привід, що обертається;
  • Самоналагоджувальне внутрішнє ущільнення;
  • Оптичний індикатор положення;
  • Здатність опору протитиску;
  • Не має потреби в обслуговуванні ущільнювальний блок;
  • Можливість монтажу в будь-якому положенні.

Директива

Ціна на клапан з пневмоприводом P270

Модель *
Ø Отв.,
мм
Kv,
л/хв
Тиск привода,
(бар)
Перепад тиску
MOPD (бар)
Макс допуст
тиск,
PS (бар)
Ціна,
грн з ПДВ

мін макс мін макс
P270D...W15/V
1/2"
15
80
1.5 10 0 див.
інструкцію
40 4590
P270E...W20/V
3/4"
20
150
6029
P270F...W25/V
1"
25
190
7195
P270G...W32/V 1”1/4 32 340 25 8946
P270H...W40/V 1”1/2 40 430 10113
P270I...W50/V 2" 50 620 16 12058

  * G= GAS (ISO228)                                      Приклад замовлення: P270FGW25/V приєднання G1”

     N= NPT (ANSI/ASMI BI.20.1)



Документація



Купити клапани мембранні з пневмоприводом P270 з можливою доставкою по м.Києв, а також транспортними перевізниками в будь-який регіон України: Вінниця, Дніпро (Дніпропетровськ), Донецьк, Житомир, Запоріжжя, Івано-Франківськ, Миколаєв, Кривий Ріг, Луганськ, Львів, Миколаїв, Одеса, Полтава, Рівне, Суми, Тернопіль, Черкаси, Чернігів, Чернівці, Харків, Херсон, Хмельницький та інші регіони.
