Кран з електроприводом триходовий латерально-перекидний

Подивитися ціни ↓

Триходовий латерально-перекидний кран з електроприводом De Pala - призначений для переключення потоку рідини в зворотний (другорядний) трубопровід.

Триходовий латерально-перекидний кран з електроприводом De Pala

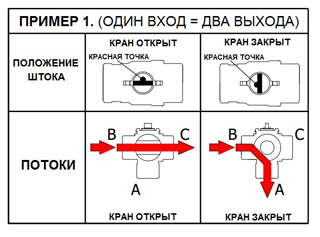

ПРИКЛАД 1. Кран використовується за схемою ОДИН ВХІД = ДВА ВИХОДИ. Кран відкритий (В + С відкрито), тоді працює основний напрямок теплової установки; коли кран закритий (В + А відкрито) - йде перемикання потоку по третьому шляху А в зворотний трубопровід.



ПРИКЛАД 2. Кран використовується за схемою ДВА ВХОДИ = ОДИН ВИХІД. Кран відкритий (С + В відкрито), тоді працює основний напрямок теплової установки; якщо кран закритий (А + В відкрито) - йде перемикання потоку з третього шляху А в основний трубопровід В опалювальної установки.



Латерально-перекидний кран приводиться в дію електроприводом (модель M7A3N або M7B3N = 3-х провідний або модель R7A3 або R7B3 = 2-х провідний) з байонетним сполученням.

Напруга електроприводу:

  • змінний струм: 24В, 220В (під замовлення 110В);
  • постійний струм: 12В та 24В.

Кран з приводом може встановлюватися в будь-якому положенні, крім електроприводом вниз.


Технічні характеристики

Максимальный перепад тиску 6 бар, робочий тиск - 16 бар. Кран може використовуватись при температурі робочого середовища від 0 до +110 °С. Діапазон робочих температур навколишнього середовища (сервопривід) – від 0 до +65 °С.

Кран
Матеріал корпусу Латунь CW617N (UNI 5705)
Матеріал кулі Латунь CW617N (хромнікелеве покриття)
Матеріал штоку Штампований CW614N
Ущільнення кулі і штоку PTFE (TEFLON, Швейцарія), кільця EPDM
Тиск 16 бар
Максимальний перепад тиску 6 бар
Робоче середовище вода, вода з гліколем чи інша рідина сумісна з PTFE і EPDM
Температура робочого середовища 0°C +110°C
Приєднання Внутрішня трубна різьба чи накидні гайки
Втрата тиску ні
Електропривід
  Змінний струм Постійний струм
Напруга живлення 220В 24В 24В 12В
Час відкриття/закриття 15, 30, 60 сек 50 сек 25 сек
Температура навколишнього середовища 0 ... 65°C
Кріплення Швидкоз'ємний роз'єм
Клас електрозахисту IP54
Мінімальний ресурс виробу >100000 циклів відкр/закр
Довжина кабелю 1 метр



Ціна на триходовий латерально-перекидний кран з електроприводом De Pala


Кран
Ø
Kv,
м3/год
Модель
Ціна,
грн

Внутрішня трубна різьба
1/2" 7,1/5,5 633 FL 941 Купити
3/4" 7,5/5,5 603 FL 941 Купити
1" 26,0/6,5 613 FL 1201 Купити
1" 1/4 50,0/7,3 623 FL 1574 Купити


Електропривід
Мікро-
перемикач
U
Час,
сек
Модель
Ціна,
грн

3-х провідне керування (змінний струм)
ні
230В 60 M7A3 1891 Купити
24В 60 M7S3 1967 Купити
230В 30 M7A3V 1891 Купити
24В 30 M7S3V 1967 Купити
230В 15 M7A3W 2140 Купити
24В 15 M7S3W 2226 Купити
так
230В 60 M7B3 1997 Купити
24В 60 M7C3 2077 Купити
230В 30 M7B3V 1997 Купити
24В 30 M7C3V 2077 Купити
230В 15 M7B3W 2246 Купити
24В 15 M7C3W 2336 Купити
3-х провідне керування (змінний струм)
ні
12В 25 М7A3С12 2457 Купити
24В 50 М7A3С24 3191 Купити
так
12В 25 М7В3С12 2563 Купити
24В 50 М7В3С24 3297 Купити
* 2-х провідне керування сервоприводу (серія R) - за запитом





Кран з електроприводом триходовий латерально-перекидний Ду40 - Ду65


Кран триходовий латерально-перекидний De Pala iso 5211



Ціна на кран з електроприводом триходовий латерально-перекидний Ду40 - Ду65


Привід
Ø
крану
Kv,
м3/год
Модель
крану
Ціна,
грн

Внутрішня трубна різьба
серія M8I - R8I 1"1/2 110/25 64A TI 2902 Купити
2" 160/45 65A TI 4401 Купити
серія M9I - R9I 2"1/2 240/60 66A TI 13270 Купити


Сервопривід
IP Напруга
Час,
сек
Модель
Ціна,
грн

3-х провідне керування (змінний струм)
IP 42 230В 60 M8IB9 5916 Купити
24В 60 M8IC9 6334 Купити
IP 65* 230В 60 M8IB9P за запитом Купити
24В 60 M8IC9P за запитом Купити
IP 65* 230В 60 M9IB9 13410 Купити
24В 60 M9IC9 13943 Купити

* IP65 - моделі без ручного управління

** 2-х провідне управління сервоприводу (серія R) - за запитом

*** Крани можуть комплектуватися пневмоприводами - за запитом







Купити триходовий латерально-перекидний кран з електроприводом De Pala з можливою доставкою по м.Київ, а також транспортними перевізниками в будь-який регіон України: Вінниця, Дніпро (Дніпропетровськ), Донецьк, Житомир, Запоріжжя, Івано-Франківськ, Кропивницький (Кіровоград), Кривий Ріг, Луганськ, Львів, Миколаїв, Одеса, Полтава, Рівне, Суми, Тернопіль, Черкаси, Чернігів, Чернівці, Харків, Херсон, Хмельницький та інші регіони.
