Електромагнітний нержавіючий клапан НВ Е277 ACL

Подивитися ціни ↓

Електромагнітний клапан з нержавіючої сталі, тип Е277 - нормально відкритий двухходовой клапан з нержавіючої сталі (AISI 316), непрямої дії з сервопривідною діафрагмою виробництва ACL s.r.l. (Італія).

Клапан практично весь виконаний з нержавіючої сталі, корпус - нержавіюча сталь AISI 316, плунжер (рухома арматура) і сердечник (фіксована арматура) вироблені з магнітної нержавіючої сталі.

Для мембрани доступні такі матеріали: NBR (нітрил), FPM (Вайтон) і EPDM. Нітрил використовують для: повітря (до 70 °С), води (до 90 °С), нафтопродуктів; FPM добре підходить для вакуумної та мінеральної рідини; EPDM - гаряча вода і пар до 140 °С, рідини на основі гліколю і води, не бажано для використання з масляними рідинами.

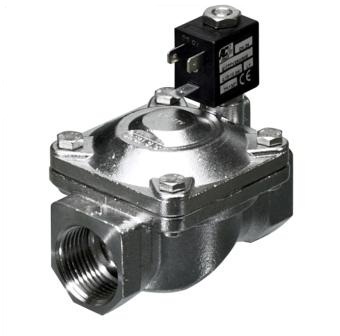

Електромагнітний клапан з нержавіючої сталі E277 ACL. Фото

Дана серія сумісна з котушками 3 типу. Компанія ACL виробляє два класи таких котушок: ті, у яких електрична ізоляція класу F дозволяє використовувати електромагнітний клапан в діапазоні температур навколишнього середовища -10 °C +55 °C, а котушки класу H - 10 °C + 80 °C. Котушки розраховані на безперервне обслуговування ED100%. З встановленим стандартним PG коннектором вони забезпечують захист IP65 і IP00 - без нього. Для вибухонебезпечних зон - спеціальні вибухозахищені котушки (тип 7), сертифіковані по ATEX, доступні для EExmII.

Бажане монтажне положення клапана - котушкою соленоїда вгору.


Технічні характеристики

Електромагнітним клапанам з нержавіючої сталі ACL, серії 277, потрібний мінімальний перепад тиску між впускним і випускним отвором - всього 0,15 бар (приблизно 2 фунти на кв.дюйм). Максимально допустимий тиск, по корпусу, становить 25 бар (для більшості середовищ), а для пари - 2,5 бар (манометричний тиск). Максимальна в'язкість робочого середовища становить 25 сСт (мм²/с).

Код
Ø
Перепад тиску,
бар
Котушка,
тип
Мін.
Макс.
E277C...12///...
3/8"
0,15
15
3
E277D...12///...
1/2"
E277E...18///...
3/4"
13
E277F...25///...
1"
10
Приклад: E277CV12///30D - ущільнення FPM, котушка 110В змін. струм.

Додаткові опції:
  • Ручний перезапуск
  • Вибухозахищена котушка згідно ATEX - EExmII (7 тип)
  • Ущільнення, сумісні з харчовими продуктами (молоко, пиво, соки, вода і т. Д)
  • Виконання з діафрагмою, що повільно закривається
  • Версія для використання з киснем
  • Кільце покрите сріблом



Ціна на електромагнітний клапан з нержавіючої сталі нормально відкритий, серії Е277


Модель
Ду,
мм
Тиск,
бар
Ціна,
грн

Ущільнення FPM = V (-10 + 130 ° C) - для загального використання. Хороша стійкість до високих температур, озону, кисню, нафтопродуктів, гальмівних рідин, бензину, вуглеводням і багатьом іншим хімічним речовинам.
E277CV12///...
12
0,15...15
13252
E277DV12///...
15
E277ЕV18///...
20
0,15...13
15963
E277FV25///...
25
0,15...10
20348
* NBR (-10+140) та EPDM (-10+140) ущільнення - ціна за запитом



Документація


Інструкція електромагнітного клапану, тип E277.pdf

 Каталог електромагнітних клапанів ACL (ENG). pdf
