Кран с электроприводом трехходовой смешивающий регулирующий (T-образный)

Посмотреть цены ↓

  Кран трехходовой смешивающий регулирующий с электроприводом (производитель – De Pala, Италия) применяется в частных и промышленных котельных, где необходима точная регулировка, для достижения точного смешивания холодных и горячих потоков, позволяющих корректно контролировать температуру на выходе.
3-хходовой смешивающий регулирующий кран с электроприводом De Pala EQUISFERA

  Увеличение скорости потока должно быть медленным, особенно в начале момента открытия. Благодаря своей новейшей разработке, диск со специальным профилем, установленным внутри корпуса шарового крана, трехходовой кран De Pala EQUISFERA уменьшает скорость потока, чтобы получить типичную уравнительную линию регулирования.

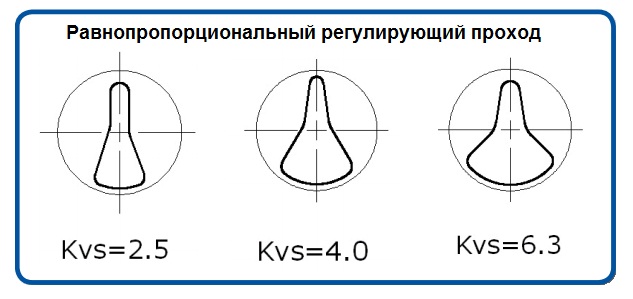

 Равнопропорционльный регулирующий проход
Латунный корпус крана снабжен смешивающим шаровым затвором с 3-канальной декартовой схемой «Т», расположенной между двумя P.T.F.E. дисками: один из них имеет линейный тип расхода (by-pass way) с уменьшенным проходом, другой - с регулирующим проходом, уменьшает расход, чтобы получить эквипроцентную регулировку расхода (direct way). Два диска стоят на антизамерзающих резиновых уплотнительных кольцах из EPDM, которые гарантируют длительный срок службы и легкий крутящий момент.

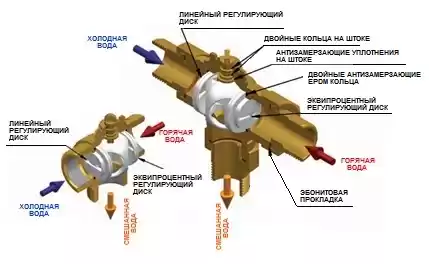

Трехходовой регулирующий кран EQUISFERA DE PALA. Разрез

Кран De Pala управляется двунаправленным сервоприводом с обратимым движением на 90°, который соединен с корпусом клапана быстродействующей байонетной соединительной системой. Смешивающие краны регулируют температуру выходящей жидкости, ее можно контролировать с помощью 3-точечного модуляционного управления с точным позиционированием шарового затвора пропорционально связанным с управляющим сигналом.

Он также может управляться электронным контролером с хронопропорциональными выходами или цифровым термостатом с внешними датчиками. Сервоприводы могут быть напряжением питания 230 В или 24 В переменного тока, время открытия / закрытия 60 или 120 сек при повороте на 90 °.


Технические характеристики

Максимальный перепад давления 4 бар, рабочее давление - 10 бар. Клапан может использоваться при температуре рабочей среды от -10 до +100 °С. Диапазон рабочих температур внешней среды – от 0 до +65°С.

Кран
Материал корпуса
Латунь CW617N (UNI 12165)
Материал шара
Латунь CW617N (хромоникелевое покрытие)
Материал штока
Штампованный CW614N
Регулировочный диск
PTFE (TEFLON, Швейцария)
Уплотнение шара и штока
PTFE (TEFLON, Швейцария), кольца EPDM
Давление
10 бар
Максимальный перепад давления
4 бар
Рабочая среда
вода, вода с гликолем или другая жидкость совместимая с PTFE и EPDM
Температура рабочей среды
-10 °C + 100 °C
Электропривод

Переменный ток
Напряжение питания
220 В
24 В
Крутящий момент
7Нм (~ 70 кг × см)
Время открытия или закрытия
60 (120) сек × 90°
Температура окружающей среды
0 ... 65°C
Крепление
Быстросъемный разъем
Класс электрозащиты
IP40, IP54, IP65
Длина кабеля
 1 метр



Цена на кран трехходовой смешивающий регулирующий с электроприводом

Кран

Ø
Kvs,
м3/час
Модель
Цена,
грн

Кран 3-хходовой De Pala 622F 1/2" 0,63 E23F0 1454 Купить
1/2" 1,0 E23F1 Купить
1/2" 1,6 E23F2 Купить
1/2" 2,5 E23F3 Купить
1/2" 4,0 E23F4 Купить
3/4" 1,6 E33F2 1454 Купить
3/4" 2,5 E33F3 Купить
3/4" 4,0 E33F4 Купить
3/4" 6,3 E33F6 Купить
1" 6,3 E43F6 1647 Купить
1" 10 E43F5 Купить

*модель с накидными гайками (серия B) - по запросу
Сервопривод
IP   U
Время,
сек
Модель
Цена,
грн

3-х проводное управление (переменный ток)
IP54
без микро-
переключателя
230В 120 M7A3E 2025 Купить
24В 120 M7S3E 2106 Купить
с микро-
переключателем
230В 120 M7B3E 2138 Купить
24В 120 M7C3E 2224 Купить
IP65
без микро-
переключателя
230В 120 P7A3E
по
запросу
Купить
24В 120 P7S3E Купить
с микро-
переключателем
230В 120 P7B3E Купить
24В 120 P7C3E Купить
  Командный сервопривод
IP40 0-10В 24В 60 M7EV9 5074 Купить
24В 120 M7EV9L 5074 Купить
4-20мА 24В 60 M7EA9 5074 Купить
24В 120 M7EA9L 5074 Купить
IP65 0-10В 24В 60 P7EV9
по
запросу
Купить
24В 120 P7EV9L Купить
4-20мА 24В 60 P7EA9 Купить
24В 120 P7EA9L Купить



Возможна доставка трехходового смешивающего регулирующего крана с электроприводом De Pala по г.Киев, а также транспортными перевозчиками в любой регион Украины: Винница, Днепропетровск, Донецк, Житомир, Запорожье, Ивано-Франковск, Кировоград, Кривой Рог,  Кропивницкий, Луганск, Львов, Николаев, Одесса, Полтава, Ровно, Сумы, Тернополь, Черкассы, Чернигов, Черновцы, Харьков, Херсон, Хмельницкий и другие регионы.
