Крани 3- і 4-ходові змішуючі

Подивитися ціни ↓


Клапан триходовий змішувальний муфтовий De Pala
•  Приєднання: різьбове Ду20-50мм, фланцеве Dn40 - Dn100
•  Робоче середовище: вода, вода з гліколем або інша рідина сумісна з PTFE та EPDM.
•  Максимальний тиск: 6 бар.
•  Температура рабочого середовища: +2 ... +110°С.
•  Напруга: 230 чи 24 VAC 50/60 Гц


Ціна: Ду20мм 1709 грн. ÷ Ду100мм 11172 грн.



Чотириходовий змішувальний клапан муфтовий De Pala

•  Приєднання: різьбове Ду20-50мм, фланцеве Dn40 - Dn100
•  Робоче середовище: вода, вода з гліколем або інша рідина сумісна з PTFE та EPDM
•  Максимальний тиск: 6 бар
•  Температура рабочого середовища: +2 ... +100°С
•  Напруга: 230 чи 24 VAC 50/60 Гц


Ціна: Ду20мм 1865 грн. ÷ Ду100мм 12612 грн.



Змішуючі крани виробляються в Італії компанією DE PALA, Pmax = 6 бар; робоча температура 10-100 ° C; приєднання сервомотора: межцентр. відстань 50мм, отвір M6; шток Q8



Фланцеві від DN 40 до DN 100
Кран трьохходовий змішуючий  фланцевий De Pala         Кран чотирьохходовий змішуючий фланцевий De Pala




Типова гідравлічна схема підключення:

Гідравлічна схема 3-хходового крана змішуючого De Pala

3-ходовий роторний кран, що змішує, може бути встановлений, як показано на мал. Вода бойлера (C) змішується з водою обратки (R) і йде на подачу (M).




Гідравлічна схема 4-хходового крана змішуючого De Pala

4-ходовий роторний кран, змішуючий, може бути встановлений, як показано на мал. Вода бойлера (C) змішується з водою обратки (R) і йде на подачу (M) і рециркуряцію (F)



Важливо, що показане розташування постійно забезпечує витрату в контурі рециркуляції - це умова хорошої роботи системи.

Габаритні розміри 3-х и 4-хходових змішуючих кранів

Код DN KV Приєднуваний сервопривід Габарити, мм
3-хходов 4-хходов 3-хпров. 0 ÷ 10 В 4 ÷ 20 мА A A
Різьбові моделі латунь чугун
303GR 304GR 3/4” 11.7 M7MB9 M8MV9 M8MA9 85 -
313GR 314GR 1” 16.0 85 -
323GR 324GR 1” 1/4 21.8 - 122
343GR 344GR 1” 1/2 40.0 M8MB9 - 135
353GR 354GR 2” 62.0 - 180
Фланцеві моделі, чавун A В
343FR 344FR 40 40.0 M8MB9 M8MV9 M8MA9 180 130
353FR 354FR 50 62.0 200 130
363FR 364FR 65 100.0 200 140
373FR 374FR 80 185.0 234 160
383FR 384FR 100 330.0 260 190



Приєднувані сервоприводи для модулюючого управління


Сервопривід (електропривід) крана  3-х і 4-хходового De Pala
Після установки змішуючий кран може бути Моторизований за допомогою установки на нього сервомотора - двонаправленого крокового з трьохпровідним управлінням (відкриття-закриття-нейтраль), напруга 220 або 24 В пер., або з пропорційним управлінням, напруга 24 В пер., Інформація в таблиці вище. Час відкриття / закриття 130 с для сервоприводів М7, 180 с для М8.

Підбір діаметра крана

Правильне визначення розмірів змішувальних кранів необхідно для їх правильної роботи. Занадто великий кран не може виконувати ефективне регулювання, тому що невелике регулювання призводить до великої зміни витрати і, відповідно, температури; з іншого боку занадто маленький кран не може задовольнити потреби установки - великі швидкості можуть викликати шум і пошкодження ротора. Щоб правильно підібрати розміри крана, перш за все необхідно звернути увагу на втрату тиску; зазвичай вона повинна бути між 15 і 25% повної втрати тиску системи, інакше кран не зможе виконувати гарне регулювання. Визначення розмірів проводиться за допомогою таблиці втрати тиску і витрати або підрахунком KV.

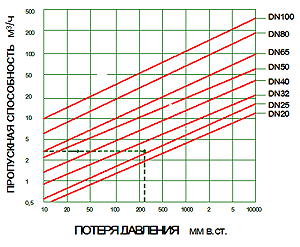

Визначення розмірів за діаграмою
Діаметр крана визначається з перетинання лінії витрати з лінією втрати тиску. Наприклад: якщо пропускна здатність Q = 3,5m? / H і втрата тиску Dp = 250 мм водяного стовпа, кран повинен мати діаметр DN32 (якщо значення на графіку потрапляє між двома лініями, то завжди вибирається більше значення).
