Соленоидный клапан



Электромагнитный клапан - это устройство для управления рабочей средой под давлением в трубопроводе. Его действие заключается в том, чтобы открывать / закрывать проходное отверстие плунжером, на который воздействует магнитное поле электромагнитной катушки или усилением за счет давления рабочей среды и мембраны.



Принцип действия


Клапан оснащен соленоидом, который представляет собой электрическую катушку с подвижным ферромагнитным сердечником в центре. Это ядро называется плунжером. В положении покоя плунжер закрывает небольшое отверстие. Электрический ток через катушку создает магнитное поле. Магнитное поле оказывает силу на плунжер, в результате плунжер тянет к центру катушки так, что отверстие открывается. Это основной принцип, который используется для открытия и закрытия электромагнитных клапанов.



Устройство

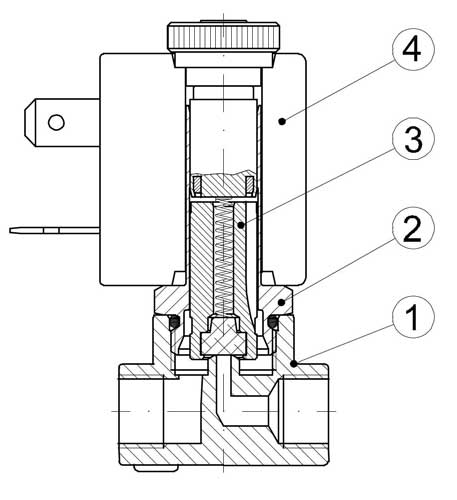

Основные компоненты:

1. Корпус клапана, который состоит из впускного и выпускного отверстия, а также седла.
2. Арматурная трубка с сердечником, на которую устанавливается катушка.
3. Плунжер, который скользит внутри арматурной трубки и в некоторых случаях служит уплотнением.
4. Катушка электромагнитная, которая создает магнитное поле, необходимое для перемещения плунжера.


Клапан электромагнитный



Основные типы



Электромагнитный клапан непрямого действия

Данный вид клапанов доступен с присоединительными размерами 1/4"... 3". При больших диаметрах статическое давление рабочей среды увеличивается, и необходимо, чтобы магнитное поле, создаваемое катушкой, способно было справится с ним. Это достигается за счет использования сервоуправляемого действия в клапане. При этом варианте конструкции давление среды помогает удерживать уплотнение главного клапана.

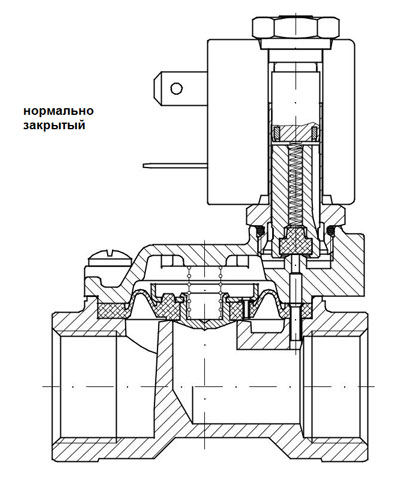

клапан электромагнитный непрямого действия нормально закрытый

Нормально-закрытый клапан (2/2 NC) имеет впускное и выпускное отверстие в корпусе. Когда соленоид не находится под напряжением, поток блокируется основным уплотнением, которое может быть либо диафрагма, либо поршень. В этом режиме среда течет через небольшое отверстие в диафрагме или поршне и помогает удерживать клапан закрытым. Когда на электромагнитную катушку подается напряжение, открывается пилотное отверстие, позволяющее среде выйти из полости над основным уплотнением и открыть главный клапан.

Этот тип требует минимального перепада давления для работы, иначе поток среды через клапан будет минимальным или клапан просто не откроется.

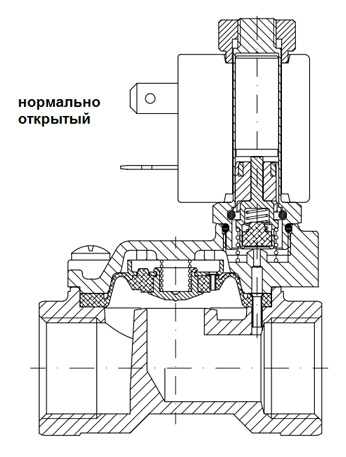

клапан электромагнитный непрямого действия нормально открытый

Нормально-открытый клапан непрямого действия (2/2 NO) имеет впускное и выпускное отверстие в корпусе. При больших диаметрах статическое давление рабочей среды увеличивается, и все еще необходимо, чтобы магнитное поле, создаваемое соленоидной катушкой, способно было справляться с ним. В этой конструкции давление среды помогает удерживать открытым основной клапан. Когда катушка без напряжения, поток не перекрывается основным уплотнением, которое может быть либо диафрагмой, либо поршнем. В этом режиме среда течет через небольшое отверстие в диафрагме или поршне и помогает удерживать клапан открытым. Когда на катушку подается напряжение, пилотное отверстие закрывается и рабочая среда из полости над основной мембранной перестает попадать в выходной трубопровод, что приводит к закрыванию мембраны главного клапана.

Эта конструкция требует минимального перепада давления для работы, иначе клапан просто не закроется.



Электромагнитный клапан прямого действия


Двухходовой клапан имеет впускное и выпускное присоединительное отверстие в корпусе.

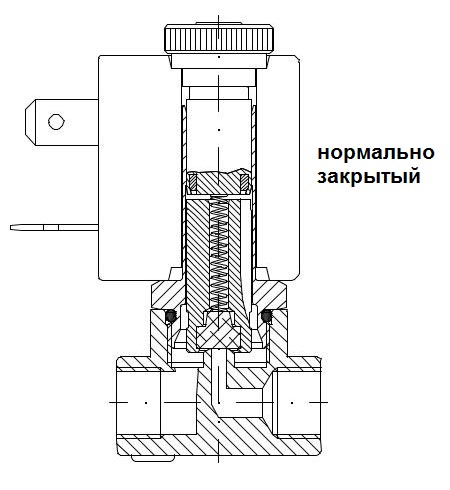

Клапан электромагнитный прямого действия нормально закрытый

Нормально-закрытый клапан прямого действия (2/2 NC).
При этом варианте рабочая среда не протекает через клапан, а перекрыта плунжером, который прижат пружиной. При включении напряжения электромагнитная катушка поднимает плунжер и среда двигается к выпускному отверстию.

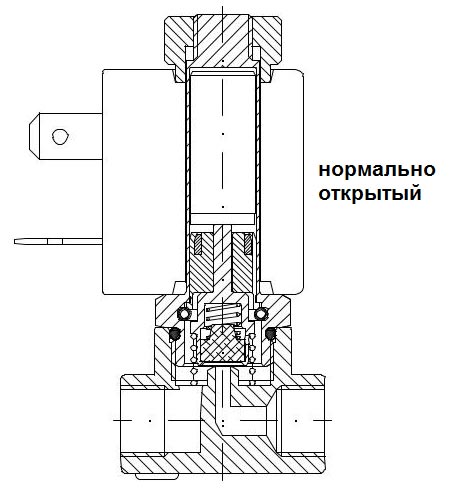

Клапан электромагнитный прямого действия нормально открытый

Нормально-открытый клапан прямого действия (2/2 NO).
При этом варианте отверстие открыто, рабочая среда направляется от впускного отверстия к выпускному. При подаче напряжения отверстие закрывается. Операция в обоих случаях зависит только от магнитного поля, создаваемого соленоидной катушкой.

Эти клапаны способны работать при нулевом давлении.



Клапан с принудительным подъемом мембраны

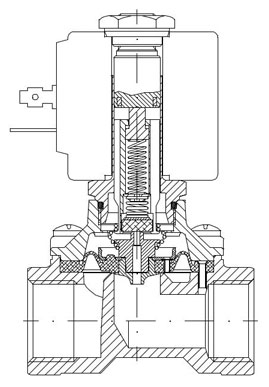

Клапан электромагнитный с принудительным подъемом мембраны

Нормально-закрытый клапан (2/2 NC) с принудительно поднимаемой диафрагмой (тип 108), имеет впускное и выпускное отверстие в корпусе. В этих моделях плунжер механически прикреплен к диафрагме и управляет центральным пилотным отверстием и ходом основного уплотнения, что позволяет ему работать при нулевом перепаде давления.



Трехходовой электромагнитный клапан прямого действия

Трехходовой клапан имеет впускное и выпускное присоединительное отверстие в корпусе, а третье присоединительное отверстие находится в арматурной трубке («выхлоп»).

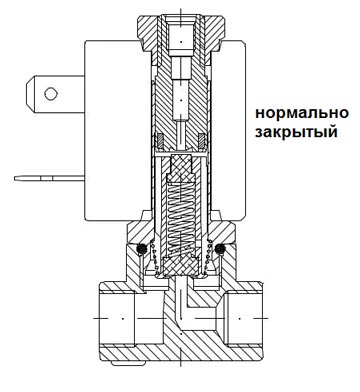

Трехходовой электромагнитный клапан прямого действия нормально закрытый

Нормально-закрытый трехходовой клапан (3/2 NC).
При этом варианте среда не пропускается через впускное отверстие, так как плунжер прижат к седлу пружиной. Но среда из выходного трубопровода выводится через «выхлоп». При подключении к электросети впускное отверстие открывает подачу рабочей среды, а «выхлоп» закрывается.

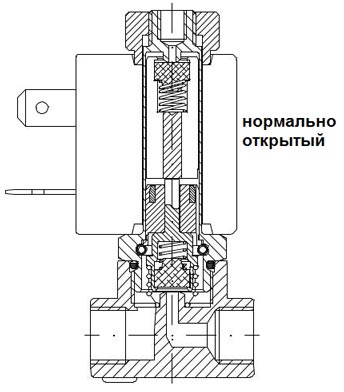

Трехходовой электромагнитный клапан прямого действия нормально открытый

Нормально-открытый трехходовой клапан (3/2 NO).
В этом исполнении отверстие открыто, рабочая среда направляется от впускного отверстия к выпускному, а «выхлоп» закрыт. При подключении к электросети впускное отверстие закрывается, в то же время «выхлоп» открывается и соединяется с выходным трубопроводом. В обоих случаях операция зависит только от магнитного поля, создаваемого соленоидной катушкой.

Трехходовые электромагнитные клапаны могут работать при нулевом давлении.


Соленоидный клапан является одним из наиболее используемых компонентов в газовых и жидкостных системах, количество применений почти бесконечно. Вот некоторые примеры использования: системы отопления, технология сжатого воздуха, промышленная автоматизация, бассейн, стиральные машины, стоматологическое оборудование, системы мойки и оросительные системы.

Надеемся, что данная статья окажется Вам полезной и поможет разобраться в теме - электромагнитный клапан.
